M5STACK M5STACK-M137
【9571】M5Stack用プログラマブル電源モジュール 13.2

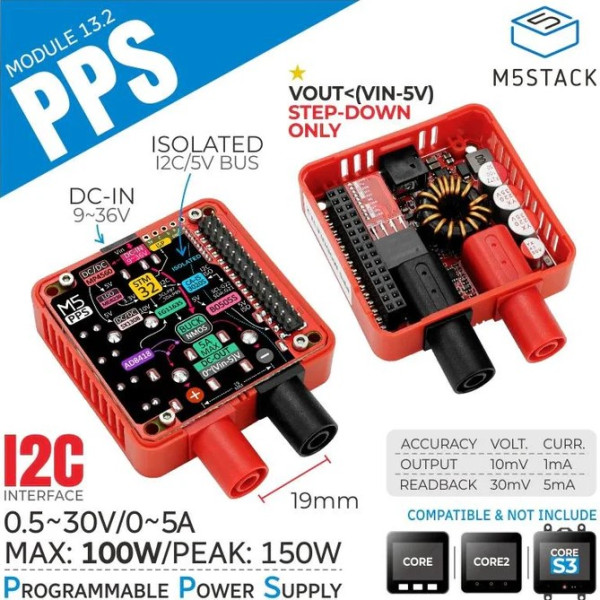

STM32制御プロセッサとAD8418高分解能電流アンプが搭載されたM5Stack高さ13.2 mmシリーズのプログラマブル電源モジュールです。
STEP-DOWN降圧技術により幅広いDC 9~36 V入力電圧に対応、高精度のクローズド・ループ制御により定格出力100 W(ピーク150 W)を実現し、0.5～30 V/0～5 Aの高精度電圧/電流出力が可能です。リードバック精度は±30 mV/5 mAです。絶縁チップCA-IS3020SおよびB0505S-1WR3が組み込まれ、電源と通信バスの両方で電気的に絶縁されます。出力インターフェースは、標準的な4MMバナナプラグソケットで、正極と負極の間隔は19 mmです。工場出荷前にフルレンジの精度で校正済み、ご使用には適合するDC電源アダプターが別途必要となります。
特徴
DC 9~36 Vワイド電圧入力、出力 0.5~30 V/0~5A
高精度定格出力100 W(ピーク150 W)
電気絶縁安全性能付き
標準4 mmバナナソケット採用、正負電極間隔19 mm
Core/Core2/CoreS3シリーズホストに対応
仕様
メモリファームウェアチップ : STM32G030F6P6
電源及び通信バス絶縁チップ : CA-IS3020S / B0505S-1WR3
電流アンプチップ : AD8418
入力電圧 : DC 9~36 V
出力電力 : 100 W(ピーク150 W)
出力電流電圧 : 0.5~30 V/0~5 A
精度 : ±30 mV/5 mA
スタンバイ電流 : DC36 V/12 mA(平均)
動作電流 : DC36 V/32 mA(平均)
バナナヘッドサイズ(間隔)4 MM(ピッチ19 mm)
I2C通信アドレス : 0x35
動作温度 : 0-40°C
寸法 : 68.5 x 54 x 19.7 mm
重量 : 43.6 g
STEP-DOWN降圧技術により幅広いDC 9~36 V入力電圧に対応、高精度のクローズド・ループ制御により定格出力100 W(ピーク150 W)を実現し、0.5～30 V/0～5 Aの高精度電圧/電流出力が可能です。リードバック精度は±30 mV/5 mAです。絶縁チップCA-IS3020SおよびB0505S-1WR3が組み込まれ、電源と通信バスの両方で電気的に絶縁されます。出力インターフェースは、標準的な4MMバナナプラグソケットで、正極と負極の間隔は19 mmです。工場出荷前にフルレンジの精度で校正済み、ご使用には適合するDC電源アダプターが別途必要となります。
特徴
DC 9~36 Vワイド電圧入力、出力 0.5~30 V/0~5A
高精度定格出力100 W(ピーク150 W)
電気絶縁安全性能付き
標準4 mmバナナソケット採用、正負電極間隔19 mm
Core/Core2/CoreS3シリーズホストに対応
仕様
メモリファームウェアチップ : STM32G030F6P6
電源及び通信バス絶縁チップ : CA-IS3020S / B0505S-1WR3
電流アンプチップ : AD8418
入力電圧 : DC 9~36 V
出力電力 : 100 W(ピーク150 W)
出力電流電圧 : 0.5~30 V/0~5 A
精度 : ±30 mV/5 mA
スタンバイ電流 : DC36 V/12 mA(平均)
動作電流 : DC36 V/32 mA(平均)
バナナヘッドサイズ(間隔)4 MM(ピッチ19 mm)
I2C通信アドレス : 0x35
動作温度 : 0-40°C
寸法 : 68.5 x 54 x 19.7 mm
重量 : 43.6 g
