PICOLABO-004

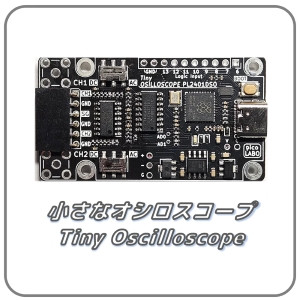

【9498】小さなオシロスコープ PL2401DSO
外形 57mmx32mm の小さなオシロスコープ基板です。Android用のオシロスコープアプリ「Scoppy」に対応しており、Scoppyが動作するAndroid端末とUSBケーブルで接続することで、簡易的なオシロスコープになります。性能はそこそこですが、一般的なオシロスコープに比べて小型で安価なので、電子工作の入門用・教育用はもちろん、持ち歩き用サブ機などにいかがでしょうか。
特徴
お手頃な価格の2ch対応オシロスコープです
ロジックアナライザやシグナルジェネレータ機能があります
パッシブプローブ接続用のMCXコネクタを取り付け可能です(プローブやコネクタは別途ご用意ください)
ケースは付属しませんが、無印良品様の「小物ケースSS」にうまく収まります(2024年2月現在)
主な仕様
チャネル数: 最大2ch(2chでの使用には「Scoppy」のアプリ課金が必要です)
入力電圧範囲: 最大±24V
入力インピーダンス: 1MΩ≈25pF
最大サンプリングレート: 500ksps(1ch使用時)/ 250ksps(2ch同時使用時)
ロジックアナライザ: 8ch,最大25Msps,3.3V-CMOS対応
シグナルジェネレータ: 100Hz～1.25MHz, 0V/+3.3Vの矩形波 または 1kHz,0V/+3.3VのPWM正弦波
USBインタフェース: type-C
外形: 57mm x 32mm(基板外形)
内容物
1 x PL2401DSO
1 x ピンソケット
注意事項
使用前に初期設定が必要です
ロジックアナライザ機能を使用する場合は添付のピンソケットをはんだ付けしてください
ご購入前に必ず製品説明ページをご確認ください
特徴
お手頃な価格の2ch対応オシロスコープです
ロジックアナライザやシグナルジェネレータ機能があります
パッシブプローブ接続用のMCXコネクタを取り付け可能です(プローブやコネクタは別途ご用意ください)
ケースは付属しませんが、無印良品様の「小物ケースSS」にうまく収まります(2024年2月現在)
主な仕様
チャネル数: 最大2ch(2chでの使用には「Scoppy」のアプリ課金が必要です)
入力電圧範囲: 最大±24V
入力インピーダンス: 1MΩ≈25pF
最大サンプリングレート: 500ksps(1ch使用時)/ 250ksps(2ch同時使用時)
ロジックアナライザ: 8ch,最大25Msps,3.3V-CMOS対応
シグナルジェネレータ: 100Hz～1.25MHz, 0V/+3.3Vの矩形波 または 1kHz,0V/+3.3VのPWM正弦波
USBインタフェース: type-C
外形: 57mm x 32mm(基板外形)
内容物
1 x PL2401DSO
1 x ピンソケット
注意事項
使用前に初期設定が必要です
ロジックアナライザ機能を使用する場合は添付のピンソケットをはんだ付けしてください
ご購入前に必ず製品説明ページをご確認ください
