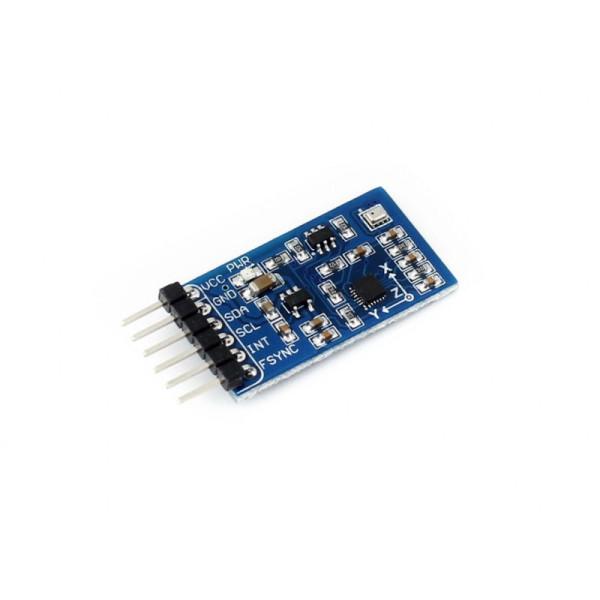

WaveShare 10 DOF IMU Sensor (C)
【12476】MPU9250搭載 10 DOF IMUセンサー(C)
10 DOF IMUセンサー(C)、慣性計測ユニット、低消費電力
概要:
- 10 DOF IMUセンサー(C)は、モーションモニターに優れており、また位置、高さ、温度の検出/測定も行います。自作のクワッドコプターやバランシングロボットの制作に役立ちます。
特徴:
- MPU9250: 3軸ジャイロスコープ、3軸アクセラレータ、および3軸コンパス/磁力計
- 内部デジタルモーションプロセッシング™(DMP™)エンジン、複雑なフュージョン計算、センサー同期、ジェスチャー認識などをオフロード
- MPU6050と比較して低消費電力で、ウェアラブルデバイスにより適しています
- BMP280: 気圧センサー
- 温度補償のための組み込み温度センサー
- I2Cインターフェースを介して10 DOFデータを取得可能
仕様:
- 電源:3.3V〜5.5V(低ドロップアウトの内部電圧調整)
- アクセラレータ
- 解像度: 16ビット
- 測定範囲(設定可能): ±2、±4、±8、±16g
- 動作電流: 450uA
- ジャイロスコープ
- 解像度: 16ビット
- 測定範囲(設定可能): ±250、±500、±1000、±2000°/sec
- 動作電流: 3.2mA
- コンパス/磁力計
- 解像度: 14ビット
- 測定範囲: ±4800µT
- 動作電流: 280uA
- 気圧センサー
- 気圧分解能: 0.0016hPa
- 温度分解能: 0.01°C
- 測定範囲: 300〜1100hPa(高度: +9000m 〜 -500m)
- 気圧相対精度(700hPa〜900hPa、25°C〜40°C): ±0.12hPa(±1m)
- 動作電流(1Hz更新レート、超低消費電力モード): 2.8uA
インターフェース:
- PIN NO. SYMBOL DESCRIPTION
1 VCC 3.3V〜5.5V電源供給
2 GND 電源グラウンド
3 SDA I2Cデータピン
4 SCL I2Cクロックピン
5 INT MPU9250デジタル割り込み出力
6 FSYNC MPU9250フレーム同期信号
概要:
- 10 DOF IMUセンサー(C)は、モーションモニターに優れており、また位置、高さ、温度の検出/測定も行います。自作のクワッドコプターやバランシングロボットの制作に役立ちます。
特徴:
- MPU9250: 3軸ジャイロスコープ、3軸アクセラレータ、および3軸コンパス/磁力計
- 内部デジタルモーションプロセッシング™(DMP™)エンジン、複雑なフュージョン計算、センサー同期、ジェスチャー認識などをオフロード
- MPU6050と比較して低消費電力で、ウェアラブルデバイスにより適しています
- BMP280: 気圧センサー
- 温度補償のための組み込み温度センサー
- I2Cインターフェースを介して10 DOFデータを取得可能
仕様:
- 電源:3.3V〜5.5V(低ドロップアウトの内部電圧調整)
- アクセラレータ
- 解像度: 16ビット
- 測定範囲(設定可能): ±2、±4、±8、±16g
- 動作電流: 450uA
- ジャイロスコープ
- 解像度: 16ビット
- 測定範囲(設定可能): ±250、±500、±1000、±2000°/sec
- 動作電流: 3.2mA
- コンパス/磁力計
- 解像度: 14ビット
- 測定範囲: ±4800µT
- 動作電流: 280uA
- 気圧センサー
- 気圧分解能: 0.0016hPa
- 温度分解能: 0.01°C
- 測定範囲: 300〜1100hPa(高度: +9000m 〜 -500m)
- 気圧相対精度(700hPa〜900hPa、25°C〜40°C): ±0.12hPa(±1m)
- 動作電流(1Hz更新レート、超低消費電力モード): 2.8uA
インターフェース:
- PIN NO. SYMBOL DESCRIPTION
1 VCC 3.3V〜5.5V電源供給
2 GND 電源グラウンド
3 SDA I2Cデータピン
4 SCL I2Cクロックピン
5 INT MPU9250デジタル割り込み出力
6 FSYNC MPU9250フレーム同期信号
