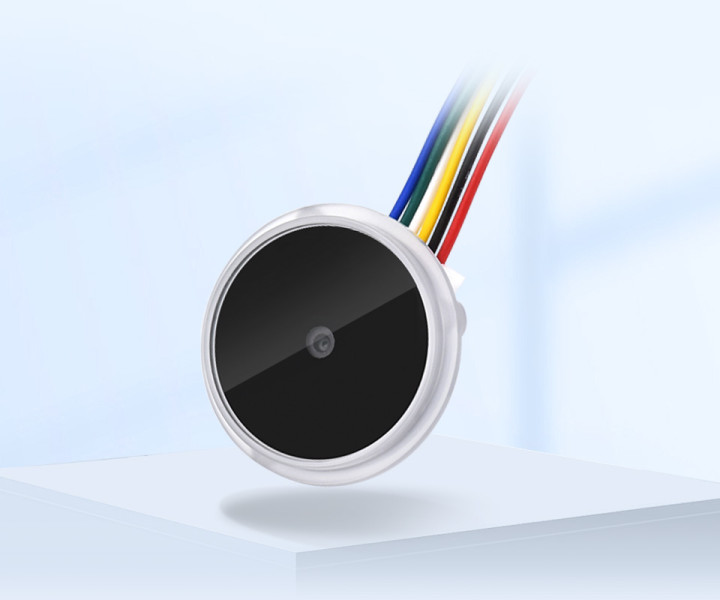

WaveShare Barcode Scanner Module (D)
【25515】2Dコードスキャナーモジュール、バーコード/QRコードリーダー LEDインジケーター付き
Round 2D Codes Scanner Module, Barcode/QR Code Reader, With LED Indicator, Small Size, Easy To Integrate
【製品特徴】
- LEDインジケーター搭載のラウンド2Dバーコードスキャナーモジュール
- 高度な画像認識アルゴリズムを採用し、さまざまな1Dまたは2Dコードを簡単にデコードできます
- バーコードスキャナーモジュールは非常に統合されており、コンパクトなサイズでエレベーターやその他のコードスキャニングアプリケーションに適しています
- ボード上にUARTインターフェースがあり、さまざまな組み込みデバイスに簡単に統合できます
【仕様】
- 解像度:640 × 480
- スキャンアングル:水平70°、垂直55°、ロール360°
- スキャンモード:センシング、連続
- 精度:1Dコード≥5ミル、2Dコード≥10ミル
- 通信インターフェース:UARTポート(デフォルトで9600 8N1)
- LEDインジケーター:青(スキャン中)、緑(正常にデコードされたとき)
- 電源供給:3.3V
- 電流:120mA
- 保護:ESD保護(接触放電6kV、空中放電±12KV)、IP保護(フロント側IP54)
- 動作温度:-30℃ ～ +70℃、保存温度:-40℃ ～ +80℃
- 動作湿度:5%RH ～ 95%RH(結露なし)
【デコーディング対応】
- 2D:QRコード、DataMatrix、PDF417
- 1D:EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Code 128、Code 93、Code 39、他
【ピンの説明】
- PIN1:Ground(GND)- 地面
- PIN2:Input(RX)- モジュールTTL受信
- PIN3:Output(TX)- モジュールTTL送信
- PIN4:Power(VCC)- 3.3V電源供給
- PIN5:-(NC)- 未使用
- PIN6:-(NC)- 未使用
【製品特徴】
- LEDインジケーター搭載のラウンド2Dバーコードスキャナーモジュール
- 高度な画像認識アルゴリズムを採用し、さまざまな1Dまたは2Dコードを簡単にデコードできます
- バーコードスキャナーモジュールは非常に統合されており、コンパクトなサイズでエレベーターやその他のコードスキャニングアプリケーションに適しています
- ボード上にUARTインターフェースがあり、さまざまな組み込みデバイスに簡単に統合できます
【仕様】
- 解像度:640 × 480
- スキャンアングル:水平70°、垂直55°、ロール360°
- スキャンモード:センシング、連続
- 精度:1Dコード≥5ミル、2Dコード≥10ミル
- 通信インターフェース:UARTポート(デフォルトで9600 8N1)
- LEDインジケーター:青(スキャン中)、緑(正常にデコードされたとき)
- 電源供給:3.3V
- 電流:120mA
- 保護:ESD保護(接触放電6kV、空中放電±12KV)、IP保護(フロント側IP54)
- 動作温度:-30℃ ～ +70℃、保存温度:-40℃ ～ +80℃
- 動作湿度:5%RH ～ 95%RH(結露なし)
【デコーディング対応】
- 2D:QRコード、DataMatrix、PDF417
- 1D:EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Code 128、Code 93、Code 39、他
【ピンの説明】
- PIN1:Ground(GND)- 地面
- PIN2:Input(RX)- モジュールTTL受信
- PIN3:Output(TX)- モジュールTTL送信
- PIN4:Power(VCC)- 3.3V電源供給
- PIN5:-(NC)- 未使用
- PIN6:-(NC)- 未使用
