M5STACK M5STACK-A132

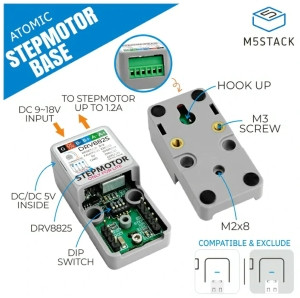

【9422】ATOMIC ステッピングモーターベース (DRV8825)
本製品はATOMIC ステッピングモータードライバキットからステッピングモータードライバモジュールのみを取り出した製品です。ATOM本体は含まれません。
DRV8825ドライバチップを搭載したATOM Liteシリーズ専用のステッピングモータードライバモジュールです。ATOM Liteでステッピングモーターを制御できます。
内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでマイクロステップ駆動の設定を柔軟に調整できます。外部電源は9～18 Vで、ATOM Liteにも給電ができます。
特徴
ATOM Liteシリーズ専用
ATOM S3 Lite
ATOM Lite
DC/DCコンバータ搭載
フルから1/32までマイクロステップ駆動を設定可能
ドライブ電流最大1.2 A
過電流保護機能
動作状態インジケータ
内容物
1 x ATOMIC ステッピングモーターベース(DRV8825)
※ 本製品にATOM Liteシリーズ本体は含まれません
仕様
仕様 パラメータ
マイクロステッピングレベル フル～1/32ステップ
最大出力電流 フルスケール 1.2 A
電源電圧 9～18 V
外部ポート 2.54 mmピッチ・6 Pネジ端子
製品寸法 48 × 24 × 18 mm
製品重量 12 g
ケース素材 プラスチック(PC)
ピン配置
ATOM Lite G25 G21 G22 G19 G23
ドライバモジュール FLT RST EN STP DIR
マイクロステッピング設定
DIPスイッチ 1 2 3
フルステップ Low Low Low
ハーフステップ High LoW LoW
1/4ステップ Low High Low
1/8ステップ High High Low
1/16ステップ Low Low High
1/32ステップ High Low High
1/32ステップ Low High High
1/32ステップ High High High
ディケイモード
DIPスイッチ 4
スローディケイ Low
ファストディケイ High
DRV8825ドライバチップを搭載したATOM Liteシリーズ専用のステッピングモータードライバモジュールです。ATOM Liteでステッピングモーターを制御できます。
内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでマイクロステップ駆動の設定を柔軟に調整できます。外部電源は9～18 Vで、ATOM Liteにも給電ができます。
特徴
ATOM Liteシリーズ専用
ATOM S3 Lite
ATOM Lite
DC/DCコンバータ搭載
フルから1/32までマイクロステップ駆動を設定可能
ドライブ電流最大1.2 A
過電流保護機能
動作状態インジケータ
内容物
1 x ATOMIC ステッピングモーターベース(DRV8825)
※ 本製品にATOM Liteシリーズ本体は含まれません
仕様
仕様 パラメータ
マイクロステッピングレベル フル～1/32ステップ
最大出力電流 フルスケール 1.2 A
電源電圧 9～18 V
外部ポート 2.54 mmピッチ・6 Pネジ端子
製品寸法 48 × 24 × 18 mm
製品重量 12 g
ケース素材 プラスチック(PC)
ピン配置
ATOM Lite G25 G21 G22 G19 G23
ドライバモジュール FLT RST EN STP DIR
マイクロステッピング設定
DIPスイッチ 1 2 3
フルステップ Low Low Low
ハーフステップ High LoW LoW
1/4ステップ Low High Low
1/8ステップ High High Low
1/16ステップ Low Low High
1/32ステップ High Low High
1/32ステップ Low High High
1/32ステップ High High High
ディケイモード
DIPスイッチ 4
スローディケイ Low
ファストディケイ High
