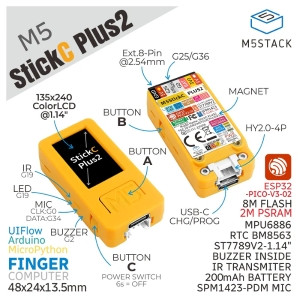

M5StickCを大画面(18.7%拡大)にしたアップグレード製品M5StickC Plusの最新バージョンです。ESP32-PICO-V3-02を搭載し、BluetoothとWi-Fi通信が可能です。

コンパクトなボディに、赤外線、RTC、マイクロフォン、LED、IMU、ボタンなど、豊富なハードウェアが内蔵されています。また、前機種のM5StickC Plusに比べて、バッテリー容量が200 mAhにアップしています。

M5Stick用のHATやUnitファミリ製品が利用可能です。

StickC Plusからの主な変更点(カッコ内はStickC Plus)

SoC:ESP32-PICO-V3-02(ESP32-PICO-D4)
PMIC:なし(AXP192)
バッテリ容量:200 mAh(120 mAh)
PSRAM:2 MB(なし)
Flash:8 MB(4 MB)
URATチップ:CH9102(CH522)
本体色:黄色がかったオレンジ(赤みがかったオレンジ)
GPIOのピンアサイン変更および追加
IR:G19(G9)
LED:G19(G10)
LCD:G27/15/14/13/12/5(G15/13/23/18/5)
HOLD:G4(なし)
ボタンC:G35(なし)
バッテリ電圧:G38(なし)
ボタンC(G35)が追加
2秒押しで電源ON、6秒押しで電源OFF
ソフトウェア的に第三のボタンとして使用可能
特徴

ESP32ベースでBluetooth 4.0とWi-Fiが利用可能
インターフェース
ボタン x 3
ブザー
IR送信機
赤色LED
マイクロフォン
6軸IMU
RTC
1.14 インチ 135x 240 LCD
200 mAh バッテリー内蔵
機能拡張が可能なGrove互換ソケット
開発プラットフォーム:

仕様

ESP32 ESP32-PICO-V3-02
240 MHzデュアルコア、
2 MB SPI PSRAM 、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ 8 MB
電源入力 5 V@500 mA
ポート 1 x USB Type-C、1 x GROVE互換(I2C + I/O + UART)
LCDスクリーン 1.14 インチ、 135*240 カラーTFT LCD、ST7789v2
ボタン 3 x カスタムボタン
LED 赤色LED
IMU MPU6886
IR 赤外線送信機
ブザー内蔵ブザー
マイクロフォン SPM1423
RTC BM8563
バッテリ 200 mAh @ 3.7 V
アンテナ 2.4 GHz 3D アンテナ
ピンポート G0、G25/G36、G26、G32、G33
動作温度 0℃～ 60℃
正味重量 17 g
総重量 24.8 g
寸法 48 x 25 x 13 mm
パッケージ寸法 114 x 64 x 23 mm
ケース素材プラスティック(PC)
内容物

1 x M5StickC Plus2
USB Type-Cケーブルは別売りです。
用途

IoT端末コントローラ
ウェアラブルデバイス
STEM教育製品
DIY工作
電源操作について

電源オン :電源を投入するには、「Cボタン」を2秒以上押すか、RTCで定期的にトリガーされる IRQ 信号をお使いください。ウェークアップ信号のトリガー後は、初期化の間、電源を保持するために、"hold"(G4)ピンをハイレベル(1)にしてください(そうしないとデバイスは再びシャットダウン状態に入ります)。
電源オフ :外部USB電源供給がない場合に電源を切るときには、「Cボタン」を6秒以上押します。または、プログラム動作でHOLD(GPIO4)ピンを0にして電源をシャットダウンしてください。USB接続時に「BUTTON C」ボタンを6秒以上押すと画面が消え休止状態に入りますが、電源は切れません。
