Y2KB-035

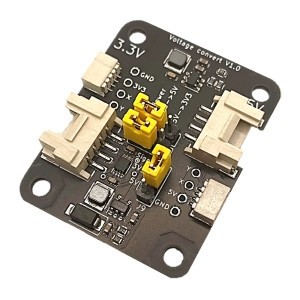

【8434】Grove・Qwiic対応 電圧変換モジュール(3.3V⇔5V)
I2CやUART等の信号電圧と電源電圧を変換するモジュールです。Grove互換コネクタとQwiic互換コネクタを搭載しています。本モジュールを使用することで3.3V系のシステムと5V系のシステムを接続できるようになります。
以下の4パターンの電圧変換に対応しています。
対応電圧一覧
マスター側 スレーブ側 例
電源------信号-----電源-----信号
① 5 V-------5 V-----3.3 V----3.3 V Arduino Uno → Qwiicモジュール
② 5 V------3.3 V----3.3 V----3.3 V M5Stack Core2 → Qwiicモジュール
③ 3.3 V----3.3 V------5 V----3.3 V Raspberry Pi → M5Stackユニット
④ 3.3 V----3.3 V------5 V -----5 V Raspberry Pi → Groveモジュール(5V)
仕様
最大データレート
オープンドレイン(I2C等):2 Mbps
プッシュプル(UART等):24 Mbps
最大出力電流
5 V → 3.3 V:1.0 A
3.3 V → 5 V:250 mA
外形寸法:W32 x D40 x H11.5 mm
以下の4パターンの電圧変換に対応しています。
対応電圧一覧
マスター側 スレーブ側 例
電源------信号-----電源-----信号
① 5 V-------5 V-----3.3 V----3.3 V Arduino Uno → Qwiicモジュール
② 5 V------3.3 V----3.3 V----3.3 V M5Stack Core2 → Qwiicモジュール
③ 3.3 V----3.3 V------5 V----3.3 V Raspberry Pi → M5Stackユニット
④ 3.3 V----3.3 V------5 V -----5 V Raspberry Pi → Groveモジュール(5V)
仕様
最大データレート
オープンドレイン(I2C等):2 Mbps
プッシュプル(UART等):24 Mbps
最大出力電流
5 V → 3.3 V:1.0 A
3.3 V → 5 V:250 mA
外形寸法:W32 x D40 x H11.5 mm
