WaveShare OLED/LCD HAT (A)
【25587】ラズベリーパイ用 3画面HAT

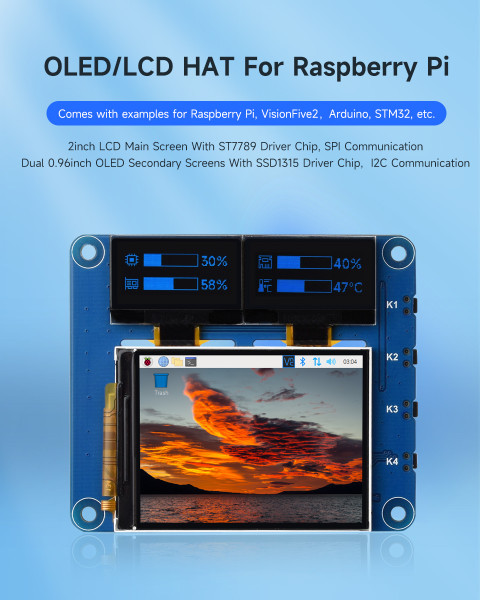

ラズベリーパイ用3画面HATは、メインディスプレイに2インチIPS液晶を1枚と、その上部に2枚の0.96インチ単色(青)OLEDを搭載しています。
Raspberry Pi OLED/LCD HAT、オンボード2インチIPS LCDメインスクリーンとデュアル0.96インチブルーOLEDセカンダリースクリーン、40PIN GPIOヘッダーに対応し、Raspberry Piシリーズボードと互換性があります。
2インチLCDメインスクリーンはST77789ドライバーチップを搭載し、SPI通信を使用し、デュアル0.96インチのOLEDセカンダリースクリーンはSSD1315ドライバーチップを搭載し、I2C通信を使用します。
SPI通信を使用し、鮮明で鮮やかなカラー画像の表示をサポートし、さまざまなアプリケーションシナリオに適しています。
デュアル0.96インチのOLEDセカンダリースクリーンは、I2C通信を使用し、青色の表示色をサポートし、キー情報、ステータスインジケータメッセージ、または小さなグラフィックスを表示するのに使用できます。
概要:
標準のRaspberry Pi 40PIN GPIOヘッダーに対応し、Raspberry Piシリーズボードと互換性があります。
メインスクリーン:
2インチIPS LCDメインスクリーンは、ST7789VWドライバーチップを内蔵しており、SPIインターフェース通信を使用します。
広い視野角をサポートし、262,000色のディスプレイを提供し、解像度は240×320です。
セカンダリスクリーン:
デュアル0.96インチのOLEDセカンダリスクリーンは、SSD1315ドライバーチップを内蔵し、I2Cインターフェース通信を使用します。
青い表示色をサポートし、解像度は128×64です。これらのスクリーンは、キー情報、ステータスインジケータメッセージ、または小さなグラフィックスを表示するのに使用できます。
ユーザー定義キー:
ボードには4つのユーザー定義キーがオンボードされており、拡張アプリケーションに使用できます。
オンライン開発リソースとマニュアル:
この製品には、Raspberry Pi、VisionFive2、Arduino、STM32などのオンライン開発リソースとマニュアルが付属しています。
Raspberry Pi OLED/LCD HAT、オンボード2インチIPS LCDメインスクリーンとデュアル0.96インチブルーOLEDセカンダリースクリーン、40PIN GPIOヘッダーに対応し、Raspberry Piシリーズボードと互換性があります。
2インチLCDメインスクリーンはST77789ドライバーチップを搭載し、SPI通信を使用し、デュアル0.96インチのOLEDセカンダリースクリーンはSSD1315ドライバーチップを搭載し、I2C通信を使用します。
SPI通信を使用し、鮮明で鮮やかなカラー画像の表示をサポートし、さまざまなアプリケーションシナリオに適しています。
デュアル0.96インチのOLEDセカンダリースクリーンは、I2C通信を使用し、青色の表示色をサポートし、キー情報、ステータスインジケータメッセージ、または小さなグラフィックスを表示するのに使用できます。
概要:
標準のRaspberry Pi 40PIN GPIOヘッダーに対応し、Raspberry Piシリーズボードと互換性があります。
メインスクリーン:
2インチIPS LCDメインスクリーンは、ST7789VWドライバーチップを内蔵しており、SPIインターフェース通信を使用します。
広い視野角をサポートし、262,000色のディスプレイを提供し、解像度は240×320です。
セカンダリスクリーン:
デュアル0.96インチのOLEDセカンダリスクリーンは、SSD1315ドライバーチップを内蔵し、I2Cインターフェース通信を使用します。
青い表示色をサポートし、解像度は128×64です。これらのスクリーンは、キー情報、ステータスインジケータメッセージ、または小さなグラフィックスを表示するのに使用できます。
ユーザー定義キー:
ボードには4つのユーザー定義キーがオンボードされており、拡張アプリケーションに使用できます。
オンライン開発リソースとマニュアル:
この製品には、Raspberry Pi、VisionFive2、Arduino、STM32などのオンライン開発リソースとマニュアルが付属しています。
