商品詳細
画像クリックで拡大します

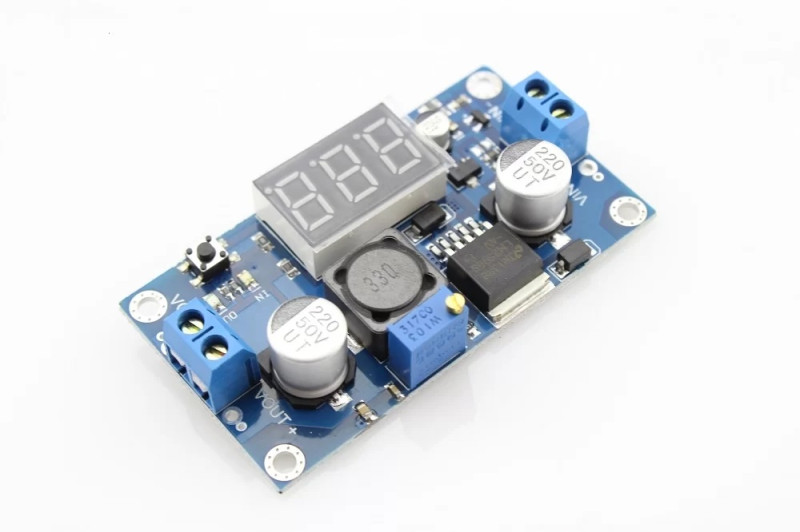

PCH2596M
DC-DCステップダウンコンバーター
LM2596S使用
電圧計は入力電圧または出力電圧を測定でき、ポテンショメータで調整可能
入力電圧が4V未満の場合、電圧計は動作しないことに注意してください。
仕様
入力電圧: 4V〜40V (少なくとも出力より1.5V高い)
測定精度: ±0.1V
調整可能な出力電圧: 1.5V〜35V。
出力電流: 3A
寸法: 66mm x 35mm x 14mm
ボタンを押すと、測定する電圧が入力電圧と出力電圧に切り替わります。
電圧計でどの電圧が測定されているかを示す2つのLED (IN と OUT)もあります。
ボタンを長押し (1 秒 ＜ 押し時間 ＜ 4 秒) して電圧メーターを閉じることもできます。
ボタンを放すと、電圧メーターが近くなります。このモジュールは、次の方法で手動で校正することもできます。
1. 5V 電源などの安定した正確な電源でモジュールに電源を投入し、ボタンを長押し (押し時間 ＞ 4 秒) すると、
モジュールが校正モデルに入ります。ボタンを放した後、関連するLEDが点灯します。
現在校正中の電圧を示し、数値表示が補正値を点滅させます。(デフォルト: 0.0V)
2. ボタンを短く押して補正値 (-0.5V ~ 0.5V) を変更します。たとえば、電源が5Vであるが、
電圧計の結果が4.8の場合、補正値を +0.2V に設定する必要があります。
3. 長押し(押し時間 ≈ 2S)、入力電圧補正値を保存すると、モジュールは自動的に出力電圧補正値校正モデルに入ります。
4. 上記と同じ方法で出力電圧を校正します。補正値は不揮発性メモリに保存されます
電圧計は入力電圧または出力電圧を測定でき、ポテンショメータで調整可能
入力電圧が4V未満の場合、電圧計は動作しないことに注意してください。
仕様
入力電圧: 4V〜40V (少なくとも出力より1.5V高い)
測定精度: ±0.1V
調整可能な出力電圧: 1.5V〜35V。
出力電流: 3A
寸法: 66mm x 35mm x 14mm
ボタンを押すと、測定する電圧が入力電圧と出力電圧に切り替わります。
電圧計でどの電圧が測定されているかを示す2つのLED (IN と OUT)もあります。
ボタンを長押し (1 秒 ＜ 押し時間 ＜ 4 秒) して電圧メーターを閉じることもできます。
ボタンを放すと、電圧メーターが近くなります。このモジュールは、次の方法で手動で校正することもできます。
1. 5V 電源などの安定した正確な電源でモジュールに電源を投入し、ボタンを長押し (押し時間 ＞ 4 秒) すると、
モジュールが校正モデルに入ります。ボタンを放した後、関連するLEDが点灯します。
現在校正中の電圧を示し、数値表示が補正値を点滅させます。(デフォルト: 0.0V)
2. ボタンを短く押して補正値 (-0.5V ~ 0.5V) を変更します。たとえば、電源が5Vであるが、
電圧計の結果が4.8の場合、補正値を +0.2V に設定する必要があります。
3. 長押し(押し時間 ≈ 2S)、入力電圧補正値を保存すると、モジュールは自動的に出力電圧補正値校正モデルに入ります。
4. 上記と同じ方法で出力電圧を校正します。補正値は不揮発性メモリに保存されます
放熱対策は別途必要
【欠品中】秋葉原本店取扱フロア:1階/地下
在庫拠点
秋葉原
大阪
管理コード：EEHD-67E6
