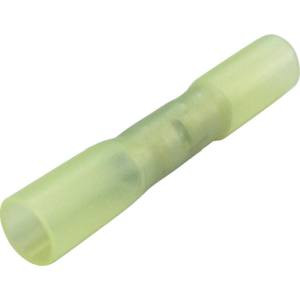

ニチフ SB-1210
防水形圧着スリーブ
防水形圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」とポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。
圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。
■定格電圧:600V
■定格電流
・電線サイズ5.5mm²:電流値45A
■絶縁体最高使用温度:105℃
■各部の寸法mm
・Φd:3.5
・ΦD:6.2(最小)
・L:42
・ℓ:15.0
■電線抱合範囲
・撚線mm²:5.5
・AWG:10
■適用工具
・手動式:NH82A
・空気式:-
■色:黄透明
圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。
■定格電圧:600V
■定格電流
・電線サイズ5.5mm²:電流値45A
■絶縁体最高使用温度:105℃
■各部の寸法mm
・Φd:3.5
・ΦD:6.2(最小)
・L:42
・ℓ:15.0
■電線抱合範囲
・撚線mm²:5.5
・AWG:10
■適用工具
・手動式:NH82A
・空気式:-
■色:黄透明
■使用電線
・ほとんどの電線に使用できますが、被覆材料がシリコンゴム、ガラス編組、テフロン(FET、TFE等)、フッ素ゴムのものは、密着効果は期待できません。
■熱収縮加工
・約120℃で絶縁体を加熱して下さい。直接炎を当てますと、焦げや収縮むらを生じることがあります。また、過収縮(電気炉140℃の場合、5分以上)は避けて下さい。
・熱は圧着部中心から端に、回転させながら加えて下さい。
・加熱完了の目安は、内層剤が絶縁体より少し出る程度で結構です。
■保管
・防水製品は、熱収縮性ですので保管には十分御注意下さい。特に直射日光を受ける場所、暖房機器の付近などに置くことは避けて下さい。
・ほとんどの電線に使用できますが、被覆材料がシリコンゴム、ガラス編組、テフロン(FET、TFE等)、フッ素ゴムのものは、密着効果は期待できません。
■熱収縮加工
・約120℃で絶縁体を加熱して下さい。直接炎を当てますと、焦げや収縮むらを生じることがあります。また、過収縮(電気炉140℃の場合、5分以上)は避けて下さい。
・熱は圧着部中心から端に、回転させながら加えて下さい。
・加熱完了の目安は、内層剤が絶縁体より少し出る程度で結構です。
■保管
・防水製品は、熱収縮性ですので保管には十分御注意下さい。特に直射日光を受ける場所、暖房機器の付近などに置くことは避けて下さい。
在庫拠点
秋葉原
大阪
