M5STACK M5STACK-M132
【9130】M5Stack用DINベース(500 mAh バッテリ内蔵)
DINレール固定用に専用設計された5 x 5 cmシリーズのM5ベースです。
M5Core用で、500 mAhリチウム電池を内蔵し、外部電源(9～24 V)を給電できます。ボードのパワースイッチにより、外部電源とバッテリを完全にシャットダウンできます。Port B、Port Cインターフェースを備え、側面下部には簡単に固定ができるLEGO用取付穴があり、底面は標準35 mm DINレールに対応しています。また、各種固定方法に適応する、はめ込み式の取っ手四つが付属しています。内部のPCBには、プロトタイピング用パッド領域が用意され、簡単にDIYできます。
特徴
1 x 12P 2.54 インターフェース
Port B、Port C インターフェース
電源モード:
DC 電源(9～24 V)
500 mAh リチウム電池
電源スイッチ
多彩な取り付け方法:
DINレール
吊り下げ用取っ手
底面に埋め込まれた銅製ナット2個
側面にLEGO用固定穴 x 3

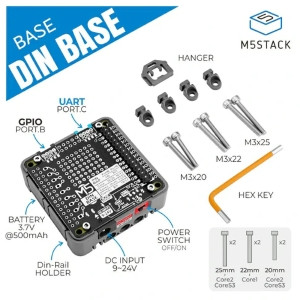

内容物
1 x DINベース
4 x ハンガー
1 x スナップ
1 x 六角レンチ
2 x ナット(2 × 25 mm、Core2/CoreS3用)
2 x ナット(2 × 22 mm、Core1用)
2 x ナット(2 × 20 mm、Core2/CoreS3用)
仕様
DC/DC降圧チップ SY8303AIC
リチウム電池充電チップ TP4057
DC外部電源 DC 9～24 V
製品寸法 54 x 54 x 19 mm
パッケージ寸法 95 x 65 x 21 mm
製品重量 45 g
パッケージ重量 64.2 g
ピン配置
Port Core Core2 CoreS3 注釈
PORT-B(黒) G36/G26 G36/G26 G8/G9 I/O
PORT-C(青) G16/G17 G13/G14 G18/G17 RX/TX
M5Core用で、500 mAhリチウム電池を内蔵し、外部電源(9～24 V)を給電できます。ボードのパワースイッチにより、外部電源とバッテリを完全にシャットダウンできます。Port B、Port Cインターフェースを備え、側面下部には簡単に固定ができるLEGO用取付穴があり、底面は標準35 mm DINレールに対応しています。また、各種固定方法に適応する、はめ込み式の取っ手四つが付属しています。内部のPCBには、プロトタイピング用パッド領域が用意され、簡単にDIYできます。
特徴
1 x 12P 2.54 インターフェース
Port B、Port C インターフェース
電源モード:
DC 電源(9～24 V)
500 mAh リチウム電池
電源スイッチ
多彩な取り付け方法:
DINレール
吊り下げ用取っ手
底面に埋め込まれた銅製ナット2個
側面にLEGO用固定穴 x 3
内容物
1 x DINベース
4 x ハンガー
1 x スナップ
1 x 六角レンチ
2 x ナット(2 × 25 mm、Core2/CoreS3用)
2 x ナット(2 × 22 mm、Core1用)
2 x ナット(2 × 20 mm、Core2/CoreS3用)
仕様
DC/DC降圧チップ SY8303AIC
リチウム電池充電チップ TP4057
DC外部電源 DC 9～24 V
製品寸法 54 x 54 x 19 mm
パッケージ寸法 95 x 65 x 21 mm
製品重量 45 g
パッケージ重量 64.2 g
ピン配置
Port Core Core2 CoreS3 注釈
PORT-B(黒) G36/G26 G36/G26 G8/G9 I/O
PORT-C(青) G16/G17 G13/G14 G18/G17 RX/TX
