M5STACK　M5STACK-S007

【8777】M5Stamp S3

M5Stamp S3はESP32-S3FN8(2.4 GHz Wi-Fi)を搭載した切手(Stamp)サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。

特徴
ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
最小サイズ
面実装/DIP/ワイヤー直付など様々な実装方法を取れる端面スルーホール端子部
プログラマブルなフルカラーLEDとプッシュボタンスイッチ
UIFlowでのグラフィカルプログラミングをサポート
M5Stamp C3Uとの主な違い
搭載SoCをESP32-C314からESP32-S3FN8に強化
CPUコア数:1→2
クロック周波数:最高160 MHz→最高240 MHz
RAM容量:400 KB→512 KB
オンチップUSBインターフェース:USBシリアル→USB-OTG/USBシリアル
搭載フラッシュメモリ容量の強化:4 MB→8 MB
端面スルーホールランド間隔:2.54 mm→1.27 mmピッチ・・・より多くのI/Oピンが必要なアプリケーションにも1.27 mmピッチのコネクタで対応できます。
ピン配置はC3Uから変わっていますので、C3Uで開発したプログラムを移植する際はご注意下さい。
プラスチックエンクロージャの耐熱温度(ピーク)改善:230℃→250℃
付属品の変更:ピンソケット同梱廃止、付属ピンヘッダーのピン数変更、付属HY2.0-4Pコネクタの個数減

仕様
MCU:ESP32-S3FN8
フラッシュメモリ:8 MB
電源電圧:5 V
インターフェース:1 x プログラマブルプッシュボタンスイッチ、1 x フルカラーLED(WS2812B)
アンテナ:2.4 GHz 3Dアンテナ
各種I/O:タッチセンサー、SD/SDIO/MMCマスタコントローラ、SPI、SPI/SDIOスレーブコントローラ、EMAC、モーターPWM、LED-PWM、UART、I2C、I2S、GPIO、パルスカウンタ
実装方法
①端面スルーホールランド:面実装またはDIP(1.27 mmピッチまたは2.54mmピッチ(注1))またはワイヤー直付
②8P/12P FPCコネクタ用パッド:8Pまたは12PのFPCコネクタを実装
動作温度範囲:0～40℃
製品寸法:26 x 18 x 5 mm
製品重量:3.2 g
(注1)2.54 mmピッチのコネクタを実装する場合は大きい穴の端面スルーホールランドのみ使用できます。

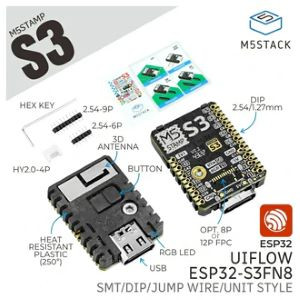

内容物
1 x M5Stamp S3
1 x HY2.0-4Pコネクタ
1 x ピンヘッダー(2.54 mmピッチ6ピン)
1 x ピンヘッダー(2.54 mmピッチ9ピン)
1 x 六角レンチ
1 x ステッカー( ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください)
