M5STACK M5STACK-S005

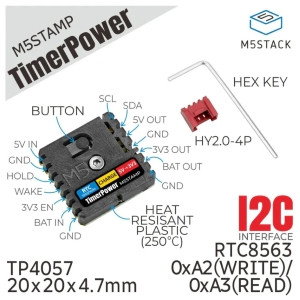

【8780】M5Stamp タイマー/電源制御モジュール
M5Stampシリーズ用の低消費電力タイマー/電源制御モジュールです。I2Cバス接続のリアルタイムクロック(RTC)IC、1セルリチウムイオン電池用充電制御IC、3.3 Vと5 VそれぞれにDC/DCコンバータ等を備えています。RTCによるウェイクアップ、マニュアルスイッチによるウェイクアップやスリープなどがM5Stampシリーズで可能になります。
特徴
RTCはHY2.0-4Pコネクタでも利用可能
面実装、DIP(2.54 mmピッチ)、空中配線で実装できる端面スルーホールランド
マニュアルまたはソフトウェアによるウェイクアップ/ハイバネーション
リチウムイオン電池の充電・3.7 Vから5 Vへの昇圧
3.3 V出力DC/DCコンバータ
仕様
外部電源入力:5 V
リチウムイオン電池充電制御部
使用IC:TP4057
対応電池:1セル 3.7 V リチウムイオン/LiPo電池
1 x 押しボタンスイッチ(マニュアル操作用)
RTC部
RTC IC: BM8563
I2Cアドレス:0x51(デフォルト)、0xA2(書込)、0xA3(読出)
DC/DCコンバータ(5 V用)
使用IC:SY7088
DC/DCコンバータ(3.3 V用)
使用IC:SY8089
電源インジケーターLED
モジュール寸法:20 x 20 x 5 mm
モジュール重量:2.6 g
内容物
1 x M5Stamp タイマー/電源制御モジュール
1 x HY2.0-4Pコネクタ
1 x 六角レンチ
特徴
RTCはHY2.0-4Pコネクタでも利用可能
面実装、DIP(2.54 mmピッチ)、空中配線で実装できる端面スルーホールランド
マニュアルまたはソフトウェアによるウェイクアップ/ハイバネーション
リチウムイオン電池の充電・3.7 Vから5 Vへの昇圧
3.3 V出力DC/DCコンバータ
仕様
外部電源入力:5 V
リチウムイオン電池充電制御部
使用IC:TP4057
対応電池:1セル 3.7 V リチウムイオン/LiPo電池
1 x 押しボタンスイッチ(マニュアル操作用)
RTC部
RTC IC: BM8563
I2Cアドレス:0x51(デフォルト)、0xA2(書込)、0xA3(読出)
DC/DCコンバータ(5 V用)
使用IC:SY7088
DC/DCコンバータ(3.3 V用)
使用IC:SY8089
電源インジケーターLED
モジュール寸法:20 x 20 x 5 mm
モジュール重量:2.6 g
内容物
1 x M5Stamp タイマー/電源制御モジュール
1 x HY2.0-4Pコネクタ
1 x 六角レンチ
