DEV-21265

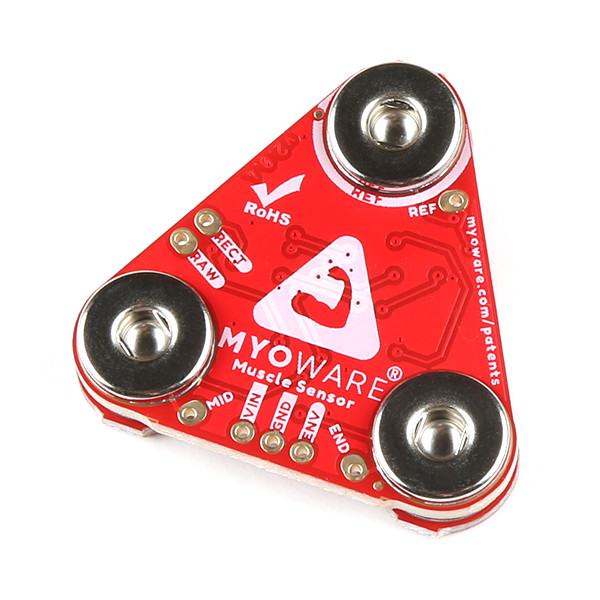

MyoWare 2.0 Muscle Sensor

筋肉を使って物事をコントロールすることは、私たちの多くが慣れ親しんでいる方法です。
ボタンを押し、レバーを引き、ジョイスティックを動かす...しかし、ボタンやレバー、ジョイスティックを排除して、筋肉でコントロールできるとしたらどうでしょう?

MyoWare 2.0 Muscle Sensorは、Arduino互換のオールインワン筋電(EMG)センサーで、まさにそれを可能にするAdvancer Technologies社製です。
MyoWare 2.0マッスルセンサは、使いやすいコンパクトなデザインで一から設計し直し、最新かつ最高のチップセットでアップグレードし、センサの性能と信頼性を向上させています。

革新的なスナップコネクタシステムにより、MyoWare 2.0のエコシステムでは、はんだ付けの必要性がなくなりました。
電極(別売)を貼り付けて、出力電圧を確認し、筋肉を鍛えるだけという簡単さです。


MyoWare 2.0マッスルセンサは、表面筋電図(EMGまたはsEMG)と呼ばれる、筋肉の電位を通して筋肉の活動を測定します。
脳が筋肉を曲げるように指示すると、筋肉に電気信号が送られ、運動単位(筋肉の力を生み出す筋繊維の束)が動員されはじめます。


強く曲げれば曲げるほど、より多くの運動単位が動員され、大きな筋力が生み出されます。
モーターユニットの数が増えれば増えるほど、筋肉の電気的活動も活発になります。
MyoWare 2.0マッスルセンサーは、フィルターで整流された筋肉の電気活動を分析し、筋肉がどれだけ強く曲げられているかを表す信号(0-VINボルト、VINは電源の電圧を意味します)を出力します。


MyoWare 2.0マッスルセンサーは、従来のウェアラブルデザインをベースに、生体センサーパッドをボード自体に直接取り付けることができるため、煩わしいケーブルが不要になりました。
このボードには、+3.3V～+5Vの単一電源電圧、3種類の出力モード、逆極性保護された電源ピン、インジケータLEDが搭載されています。
さらに、MyoWare 2.0マッスルセンサーの汎用性と機能性を高めるために、マッスルセンサーに装着できるシールド(ケーブル、電源、LEDシールドなど)をいくつか開発しました!このシールドは、MyoWare 2.0マッスルセンサーに装着して使用します。
マッスルセンサーのスナップコネクターシステムは、シールドを簡単に積み重ねることができます。
上側のコネクタは電源とセンサーのEMGエンベロープ出力に、下側のコネクタは入力電極にリンクしています。


筋電位の検出による筋活動の測定は、従来から医学研究に利用されてきました。
しかし、小型で高性能なマイクロコントローラや集積回路の登場により、EMG回路やセンサーは、ビデオゲームやロボット、義肢などのあらゆる制御システムに応用されるようになりました。


注:MyoWareおよびマッスルセンサは、人または他の動物の疾病等の診断、または疾病の治療、緩和治療、予防に使用することを目的としたものではありません。


■ 仕様
ウェアラブルデザイン
電源電圧
・最小値 +2.27V
・通常 +3.3V〜+5V
・最大 +5.47V
入力バイアス電流
・250pA、最大1nA
逆極性保護機能
3種類の出力モード
・Raw EMG
・Rectified
・Envelope
シールドによる拡張可能
MyoWare® 2.0マッスルセンサーのフォームファクター
・3個のメススナップピン(電源およびEMGエンベロープ出力)
・3個のオススナップピン(入力電極)
LEDインジケータ
・VIN
・ENV
基準電極ジャンパー
マイクロコントローラ用に特別に設計
ゲイン調整可能
基板寸法:37.57mm x 35.90mm (1.48インチ x 1.41インチ)


リビジョンの変更: V2.0.4 は以下の変更があります。

・PCB基板の厚さが増加しました。
・スナップ コネクタ ボタン(NPTHに変更)
・スロット付きのスナップコネクタボタンのフットプリントが更新され、クリーニングしやすくなりました。
・リファレンスピンのジャンパーパッドのサイズを更新。
