M5STACK M5STACK-M126

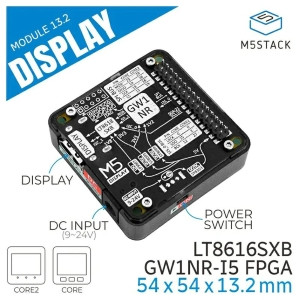

【8779】M5Stack用ディスプレイモジュール(HDMI出力)- 13.2
本製品はM5Stack用のHDオーディオ/ビデオ拡張モジュールです。GAOYUN GW1NRシリーズFPGAチップとLT8618Sチップを搭載し、最大解像度1080 P(1920×1080)のフルカラーのディスプレイ信号出力と最大8チャンネルのオーディオ信号出力を実現しています。また、モジュールにはDC入力ジャックとDC-DCコンバータを備え、M5Stack Core、Core2に電源供給ができます。
特徴
24 bit深度でRGB入力に対応
最大解像度1080 P(1920×1080)
最大8 chのオーディオ入力に対応
9〜24 V を5 V、3.3 V、1.2 V に降圧するDC-DCコンバータと、5 V を 1.8 V に降圧するLDOレギュレータを内蔵
インターフェース
HDMIコネクタ
JTAG用スルーホール
DCジャック(9 〜24 V)
電源スイッチ
用途
HDオーディオ・ビデオ信号の出力
ヒューマンマシンインタラクション
仕様
オーディオ/ビデオ信号取得チップ: GW1NR-LV9QN88C6-I5 FPGA
オーディオ/ビデオ信号処理チップ :LT8616SXB
9〜24 V→5 V DC-DC降圧チップ:SY8303
5 V→3.3 V、1.2 V DC-DC降圧チップ: SY8089
5 V→1.8 V LDO降圧チップ: LP5907
最大解像度:1080P (1920 x 1080)
電源: 9〜24 V
製品サイズ :54 × 54 × 14.2 mm
製品質量: 21.6 g
特徴
24 bit深度でRGB入力に対応
最大解像度1080 P(1920×1080)
最大8 chのオーディオ入力に対応
9〜24 V を5 V、3.3 V、1.2 V に降圧するDC-DCコンバータと、5 V を 1.8 V に降圧するLDOレギュレータを内蔵
インターフェース
HDMIコネクタ
JTAG用スルーホール
DCジャック(9 〜24 V)
電源スイッチ
用途
HDオーディオ・ビデオ信号の出力
ヒューマンマシンインタラクション
仕様
オーディオ/ビデオ信号取得チップ: GW1NR-LV9QN88C6-I5 FPGA
オーディオ/ビデオ信号処理チップ :LT8616SXB
9〜24 V→5 V DC-DC降圧チップ:SY8303
5 V→3.3 V、1.2 V DC-DC降圧チップ: SY8089
5 V→1.8 V LDO降圧チップ: LP5907
最大解像度:1080P (1920 x 1080)
電源: 9〜24 V
製品サイズ :54 × 54 × 14.2 mm
製品質量: 21.6 g
