AL-A4-30-66A

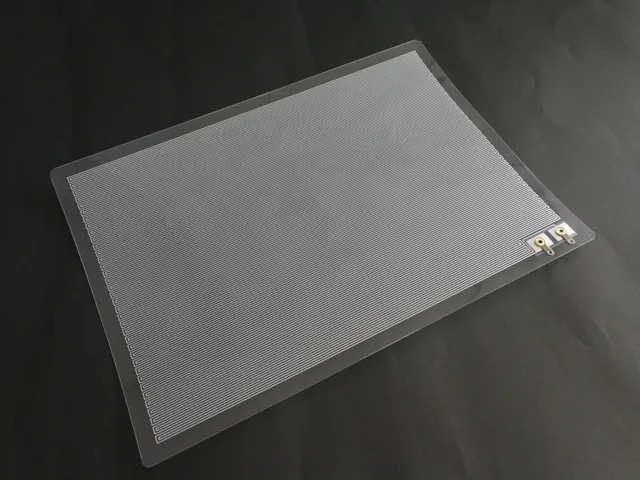

アルミ箔フィルムヒーターA4サイズ
■本製品につきましては注意事項(注意書き)を必ずお読み下さいませ。
■特徴・用途
・アルミ箔/PET複合フィルムをアルミエッチングすることで製造しています。薄さ・柔軟性・熱応答性に優れ、様々な用途にご利用いただけます。
・ヒーターの評価用、あるいは実験・研究、電子工作などの用途にお役立て下さい。
■仕様
・外形寸法:216mm×303mm
・発熱面寸法:199mm×286mm(電極部は除く)
・積層構成:PET100μm/EVA接着層/PET38μm/AL30μm/EVA接着層/PET100μm
・封止材の種類:PET基材両面テープ(自己吸着・セパ付き)
・材料耐熱温度:約80℃
・フィルム総厚:約0.15mm
・端子部の処理:電極パット部2か所にM3ハトメ+ラグを取付け。リード線無し。
・端子間抵抗値:66Ω(抵抗公差±10%)※常温時
・使用方法
端子部にクリップやはんだ付け等でリード線を接続してご使用ください。
正負極の指定はありません。
直流、交流の指定はありません。
・推奨電圧:100V以下を推奨
■メーカー名
ヒートラボ株式会社
■特徴・用途
・アルミ箔/PET複合フィルムをアルミエッチングすることで製造しています。薄さ・柔軟性・熱応答性に優れ、様々な用途にご利用いただけます。
・ヒーターの評価用、あるいは実験・研究、電子工作などの用途にお役立て下さい。
■仕様
・外形寸法:216mm×303mm
・発熱面寸法:199mm×286mm(電極部は除く)
・積層構成:PET100μm/EVA接着層/PET38μm/AL30μm/EVA接着層/PET100μm
・封止材の種類:PET基材両面テープ(自己吸着・セパ付き)
・材料耐熱温度:約80℃
・フィルム総厚:約0.15mm
・端子部の処理:電極パット部2か所にM3ハトメ+ラグを取付け。リード線無し。
・端子間抵抗値:66Ω(抵抗公差±10%)※常温時
・使用方法
端子部にクリップやはんだ付け等でリード線を接続してご使用ください。
正負極の指定はありません。
直流、交流の指定はありません。
・推奨電圧:100V以下を推奨
■メーカー名
ヒートラボ株式会社
※製品の温度データーは添付画像をご確認下さいませ。
※使用推奨電圧
・推奨電圧:100V以下を推奨左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
※温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
【欠品中】※使用推奨電圧
・推奨電圧:100V以下を推奨左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
※温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
