AL-C100-30-4.6G

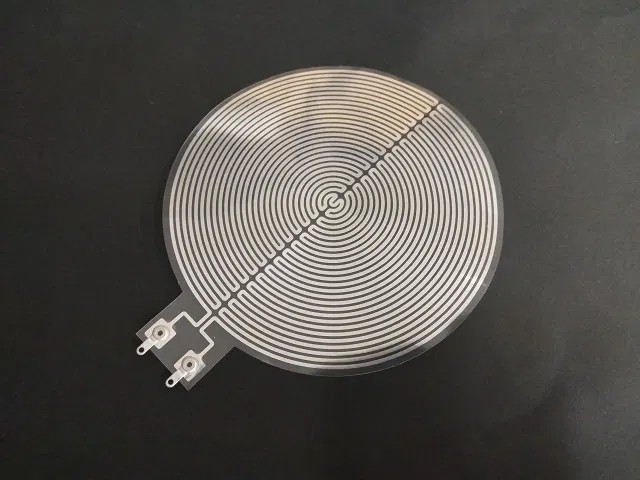

円形アルミ箔フィルムヒーター(100φ)
■本製品につきましては注意事項(注意書き)を必ずお読み下さいませ。
■特徴・用途
・アルミ箔/PET複合フィルムをアルミエッチングすることで製造しています。薄さ・柔軟性・熱応答性に優れ、様々な用途にご利用いただけます。
・ヒーターの評価用、あるいは実験・研究、電子工作などの用途にお役立て下さい。
■仕様
・外形寸法:φ100mm(電極部は除く)
・発熱面寸法:φ96mm(電極部は除く)
・積層構成:PET38μm/AL30μm/アクリル系粘着層/PET50μm/シリコン系吸着層(セパ付)
・封止材の種類:PET基材両面テープ(自己吸着・セパ付き)
・材料耐熱温度:約100℃
・フィルム総厚:約0.2mm
・端子部の処理:電極パット部2か所にラグハトメⅠ型を取付け。リード線無し。
・端子間抵抗値:4.6Ω(抵抗公差±10%)
・使用推奨電圧
AC/DC問わず9V程度まで。左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
・温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
■メーカー名
ヒートラボ株式会社
■特徴・用途
・アルミ箔/PET複合フィルムをアルミエッチングすることで製造しています。薄さ・柔軟性・熱応答性に優れ、様々な用途にご利用いただけます。
・ヒーターの評価用、あるいは実験・研究、電子工作などの用途にお役立て下さい。
■仕様
・外形寸法:φ100mm(電極部は除く)
・発熱面寸法:φ96mm(電極部は除く)
・積層構成:PET38μm/AL30μm/アクリル系粘着層/PET50μm/シリコン系吸着層(セパ付)
・封止材の種類:PET基材両面テープ(自己吸着・セパ付き)
・材料耐熱温度:約100℃
・フィルム総厚:約0.2mm
・端子部の処理:電極パット部2か所にラグハトメⅠ型を取付け。リード線無し。
・端子間抵抗値:4.6Ω(抵抗公差±10%)
・使用推奨電圧
AC/DC問わず9V程度まで。左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
・温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
■メーカー名
ヒートラボ株式会社
※製品の温度データーは添付画像をご確認下さいませ。
※使用推奨電圧
AC/DC問わず9V程度まで。左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
※温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
※電流は印加5分経過後の実効値を測定。電力及び電力密度は計算値です。電力密度は発熱面積72.3456㎠として計算しています。
Δtの値は、「5分後の温度」-「印加前の温度」により算出しています。
上記データは自社測定条件での参考値であり、保証値ではありません。
ヒーター使用時は発熱と同時に放熱も発生します。フィルムヒーターの表面温度は放熱の影響にも左右されやすいため、お客様が使用される実際の環境下で事前に温度評価を実施した上でご使用をお願い致します。
※使用推奨電圧
AC/DC問わず9V程度まで。左記以上の電圧を印加する場合、
使用条件によっては耐熱温度を超える可能性がありますので、
耐熱温度を超えないよう十分にご注意ください。
また、雰囲気温度が常温よりも高い場合、推奨電圧以下でも
耐熱温度を超える可能性がありますので十分にご注意ください。
※温度制御
ヒーターに自己温度制御機能はありません。
温度調節する際は、電圧制御、電流制御、あるいは
PTCサーミスタやサーモスタット等の別回路にてご制御ください。
※電流は印加5分経過後の実効値を測定。電力及び電力密度は計算値です。電力密度は発熱面積72.3456㎠として計算しています。
Δtの値は、「5分後の温度」-「印加前の温度」により算出しています。
上記データは自社測定条件での参考値であり、保証値ではありません。
ヒーター使用時は発熱と同時に放熱も発生します。フィルムヒーターの表面温度は放熱の影響にも左右されやすいため、お客様が使用される実際の環境下で事前に温度評価を実施した上でご使用をお願い致します。
