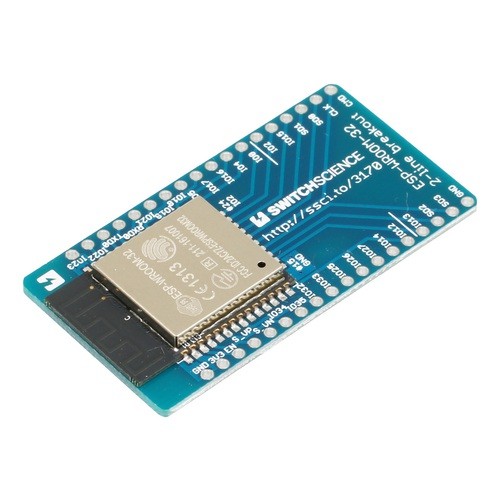

【3170】ESP-WROOM-32ピッチ変換済みモジュール《フル版》
Espressif SystemsのWi-Fiモジュール、ESP-WROOM-32をブレッドボードで使いやすいようにピッチ変換しました。
ESP-WROOM-32の端子を2.54mmピッチに引き出しています。
18ピン2列の端子間隔は25.4 mm(1インチ、1000 mil)です。

モジュールの特徴

・IEEE 802.11b/g/nに対応(2.4 GHz)
・Bluetooth Classic及びBLE(4.2)に対応(デュアルモード)
・低消費電力の32 bit デュアルコアMCUを搭載
・12 bit SAR A/Dコンバータを搭載
・TCP/IPのプロトコルスタックを搭載
・(H)SPI、UART、I2C、I2S、PWM、GPIOなどさまざまなインターフェースを搭載
・FCC、CE、工事設計認証取得済

モジュールの仕様

・SoC:ESP32(Tensilica LX6 デュアルコア、240 MHz)
・Wi-Fi:802.11 b/g/n(HT40)
・Bluetooth:Classic、BLE 4.2(デュアルモード)
・Wi-Fiモード:Station/softAP/SoftAP+station/P2P
・セキュリティ:WPA/WPA2/WPA2-エンタープライズ/WPS
・暗号化:AES/RSA/ECC/SHA
・SRAM:520 KB
・フラッシュ:16 MB
・動作電圧:2.2~3.6 V
・消費電流:平均80 mA
・動作温度:-40℃~+85°C
・オンチップセンサ:ホールセンサ、温度センサ
・インターフェース
・・GPIO
・・I2C
・・UART
・・SPI
・・モータ用PWM
・・LED用PWM
・・I2S
・・ADC
・・DAC
・・SDカード(SDIO)
・・IR
・・静電容量式タッチセンサ
・・ローノイズプリアンプ
・ピン間隔:1.27 mmピッチ(ハーフピッチ)
・サイズ:18 mm x 25.5 mm x 2.8 mm
・ピンヘッダは付属しません。
・NC(No Connect)は引き出していません。三つあるGND端子を2ピンにまとめて引き出しています。ESP-WROOM-32モジュールへの電源供給を安定させるため、必ずGND端子2ピンともGNDに接続してください。
【数量1個~】 単価 ¥1080 購入数:
管理コード:EEHD-54PW
