SparkFun DEV-13614

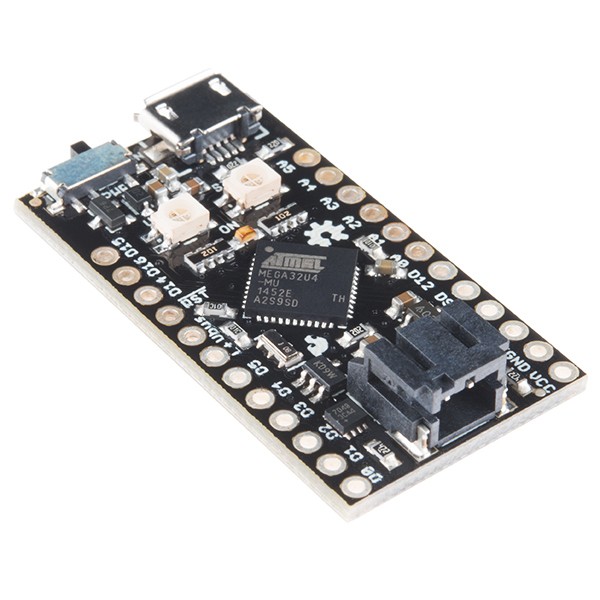

Qduino Mini
Qduino Miniは、バッテリコネクタが搭載されている小型のArduino互換ボードです。
USBケーブルから給電することで、本体を稼働させるだけでなく、基板に接続されたリチウムポリマーバッテリーを充電することが出来ます。また、基板上にフルカラーLEDを2個搭載しています。
ATmega32U4はArduino Leonardoなどに搭載されています。書き込む際は、後述の資料内のページを参考にしながら、Arduino IDEでの書き込み先ボードを”Qduino Mini”に設定してください。
■ 機能
・ATmega32U4 プロセッサ
・32 KB フラッシュ
・2.5 KB SRAM
・1KB EEPROM
・3.3 V @ 8MHz
・26デジタル I/O
うち13本は引き出されていません
うち7本はPWMチャンネル搭載
・12アナログチャンネル
うち6チャンネルは引き出されていません
デジタルピンに一部A/Dコンバーターが搭載されています
・SPI、I2C、UARTを利用可能
・フルカラーLEDを二つ搭載
一つ: 充電状況、TX、RX用
一つ: ユーザー用(D13、D11、D10ピンに接続)
・AP2112K 3.3 V 600 mA レギュレーター
・MCP73831 LiPo バッテリチャージャー
・MAX17048 LiPo バッテリ残量監視
USBケーブルから給電することで、本体を稼働させるだけでなく、基板に接続されたリチウムポリマーバッテリーを充電することが出来ます。また、基板上にフルカラーLEDを2個搭載しています。
ATmega32U4はArduino Leonardoなどに搭載されています。書き込む際は、後述の資料内のページを参考にしながら、Arduino IDEでの書き込み先ボードを”Qduino Mini”に設定してください。
■ 機能
・ATmega32U4 プロセッサ
・32 KB フラッシュ
・2.5 KB SRAM
・1KB EEPROM
・3.3 V @ 8MHz
・26デジタル I/O
うち13本は引き出されていません
うち7本はPWMチャンネル搭載
・12アナログチャンネル
うち6チャンネルは引き出されていません
デジタルピンに一部A/Dコンバーターが搭載されています
・SPI、I2C、UARTを利用可能
・フルカラーLEDを二つ搭載
一つ: 充電状況、TX、RX用
一つ: ユーザー用(D13、D11、D10ピンに接続)
・AP2112K 3.3 V 600 mA レギュレーター
・MCP73831 LiPo バッテリチャージャー
・MAX17048 LiPo バッテリ残量監視
◎値引対象外商品 秋葉原本店取扱フロア:1階
