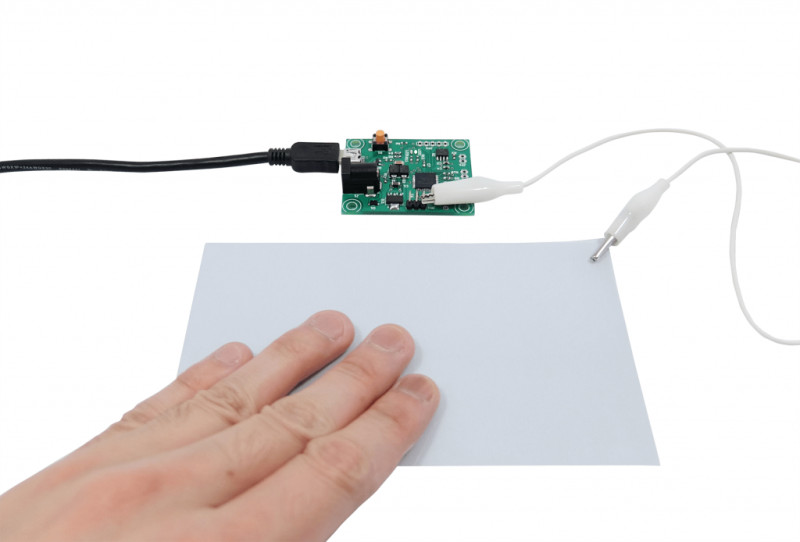

静電容量式フィルムセンサ開発ボード
□ センサ用透明フィルムを始め、様々な導体でタッチ/近接センサが製作出来る!
近づくだけで反応する近接センサや、触るだけで反応するタッチセンサなど静電容量変化による様々な形態のセンサを検証・構築が可能なセンサ開発ボードです。
モニタツールを用いて画面上で静電容量の変化を見ながら感度やしきい値などの調整を行うことができます 。


□ バナナもセンサに!?
静電容量の変化で近づくだけで反応する近接センサや、触るだけで反応するタッチセンサなど様々な形態のセンサを検証・構築が可能なセンサ開発ボードです。
付属の透明フィルムを始め、缶コーヒー、バナナなどアイデア次第で様々な導電体を近接センサとして利用することが出来ます。


□ リアルタイムで状況を把握出来るモニタツールも充実
センサの値をリアルタイムで画面上にグラフ表示できるモニタツールをご用意、感度を4段階、しきい値を255段階で設定可能でセンサとなる導電体や環境に合わせ最適な状態に調整する事が可能です。


<<製品をご使用前にご用意していただくもの>>
設定アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
PCとの接続にUSB A-miniBケーブルが別途必要です。ケースは付属いたしません。


■ 製品仕様
【対応OS】日本語版OS: Windows10、Windows8、Windows7,Vista™搭載のDOS/Vパソコン
【対応機種】USBポートを標準で持ち、パソコン本体メーカーが上記対応OS上でのUSBポートの動作を保証している機種。(一部対応しない機種があります)NEC PC-9800、PC-9821シリーズには対応しておりません。
【対応インターフェース規格】USB2.0(タイプminiBコネクタ) USBフルスピードモード
【センサ入力数】1
【しきい値/感度調整】 感度4段階 しきい値255段階
【出力】デジタル出力(0/5V) / UART出力 /LED点灯出力
【動作電源】DCジャック: 5.1V~12V USB:5V
【本体基板寸法】W40×D51×H12.5mm(突起部除く)
【センサ用透明フィルム寸法】W100×D85×H0.1mm
【基板重量】 約15g
【動作環境:温度】 0~45℃、湿度10~60%(結露なきこと)
【付属品】 本体基板1部 ワニ口クリップ1個 センサ用透明フィルム1枚 取扱説明書1部 保証書1部

ワニ口クリップの色は選べません。

記載されている製品、社名等は一般的に各社の登録商標、商標です。
ご利用のPCおよびOS環境、操作する機器によってはすべての機能をご利用いただけない場合があります。
本製品の仕様に関し当社の責に帰すべき自由に基づき、お客様に損害が生じた場合、直接の被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
改良のため、予告なく仕様を変更する事があります。あらかじめご承知下さい。
取扱店舗:本店1F

在庫拠点
秋葉原
大阪
【数量1個〜】単価 ¥7200 購入数:
管理コード:EEHD-4TGA
