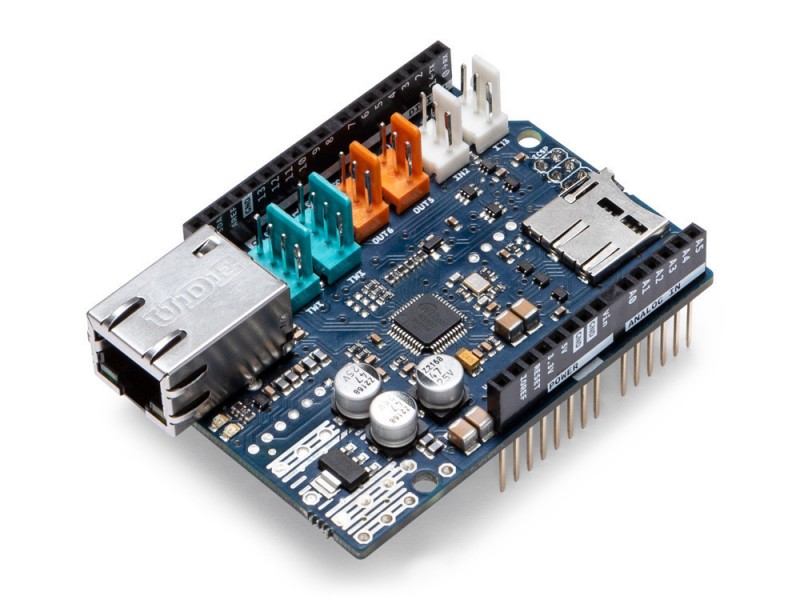

Arduino ARDUINO-A000024
Arduino イーサネットシールド2
Arduino Uno やArduino Mega 2560にEthernet接続機能を追加するシールドです。
MicroSDスロットも搭載しています。
デジタルピンとアナログピン、I2Cピンに接続されたコネクタが実装されています。
EthernetコントローラW5500とSDカードにはSPIで通信します。
SS(W5500のセレクト信号)はD10に、SD_CS(MicroSDのセレクト信号)はD4に接続されています。
・動作電圧:5V
・Ethernetコントローラ:W5500(32KB TX/RXバッファ内臓)
・接続速度:10/100 Mb
・Arduinoとの通信:SPI
・MicroSDカードスロット x 1
・RJ-45コネクタ x 1
・3pinコネクタ x 4
・+5V D5 GND(オレンジ OUT5)
・+5V D6 GND(オレンジ OUT6)
・+5V A2 GND(白 IN2)
・+5V A3 GND(白 IN3)
・4pinコネクタ x 2
・I2Cピン(SCL、SDA)+5V GND
【ARDUINO-000072の後継品】
MicroSDスロットも搭載しています。
デジタルピンとアナログピン、I2Cピンに接続されたコネクタが実装されています。
EthernetコントローラW5500とSDカードにはSPIで通信します。
SS(W5500のセレクト信号)はD10に、SD_CS(MicroSDのセレクト信号)はD4に接続されています。
・動作電圧:5V
・Ethernetコントローラ:W5500(32KB TX/RXバッファ内臓)
・接続速度:10/100 Mb
・Arduinoとの通信:SPI
・MicroSDカードスロット x 1
・RJ-45コネクタ x 1
・3pinコネクタ x 4
・+5V D5 GND(オレンジ OUT5)
・+5V D6 GND(オレンジ OUT6)
・+5V A2 GND(白 IN2)
・+5V A3 GND(白 IN3)
・4pinコネクタ x 2
・I2Cピン(SCL、SDA)+5V GND
【ARDUINO-000072の後継品】
このシールドを使用するにはArduino IDE 1.7.2 で
開発する必要があります。(2015.04.30現在)
◎値引対象外商品 秋葉原本店取扱フロア:1階開発する必要があります。(2015.04.30現在)
