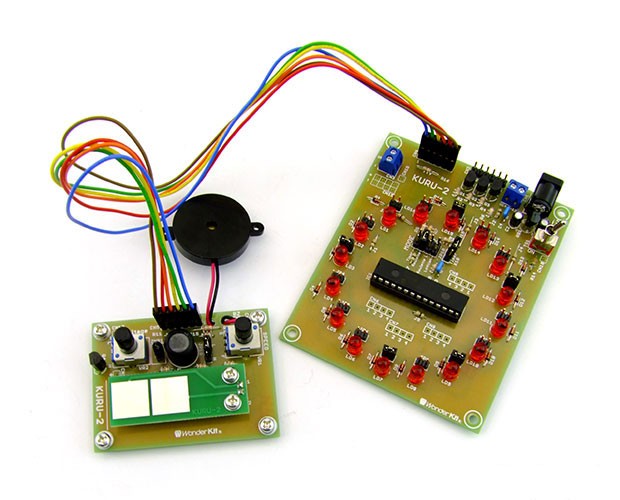

ワンダーキット(共立プロダクツ) KURU-2
ビリビリ電子ルーレットキット
□ドキドキビリビリルーレット!
■ワンチップマイコンを使用した16点LEDの電子ルーレットキットです。「通常のルーレット」「遅延停止のルーレット」「ロシアンルーレット」の3モードで遊べます。
■任意に指定したアウトゾーンに止まると電極スイッチ間に高圧が発生し電流が流れます。回転速度を可変したり、アウトゾーンを任意に増やして難易度を上げて楽しめます。
■LED点灯信号用の引出し端子があるので、リレー・トランジスタアレイ等のドライバに接続することで電球など大きな光源を接続してイベント用の大きなルーレットも製作可能です。(要拡張パーツ)
■また、「タイマー基板(TM-5553)」の機能もあわせ持ち、ゲーム機として使用しない時は外部にリレー(別売)などを接続することで制御機器としても使用可能です。
■製品仕様
電源電圧:DC4.5～12V(DCジャック:センター+ 内径φ2.1mm)
動作時電流:5～17mA
LED点数:16灯(点灯信号の外部出力可)
回転速度:可変(ボリュームによる連続)、約0.3～1.3秒/回転
ルーレットモード:3種
・通常ルーレット:スイッチを押して即停止
・遅延停止ルーレット:スイッチを押してもしばらく停止しないモード
・ロシアンルーレット:ランダムな箇所の1箇所のみアウト設定されるモード
電撃出力:1系統(高電圧出力 約60～90V)
※出力電圧の強さはボリュームで調整可能
出力:
・外部点灯信号出力:16系統[CN6,7,8,9]
・セーフトリガ出力[CN2-2]
・アウトトリガ出力 [CN2-1]
・ルーレット回転音同期トリガ出力[CN2-3]
基板間接続ケーブル長:約30cm
基板サイズ:
・メイン基板:79.8(W)×97.8(D)×28(H)mm
・サブ基板:47.5(W)×64.8(D)×24(H)mm
タイマーモード:
スタートスイッチONで出力信号を出し、ジャンパー指定した時間経過後出力OFFします。
時間設定は1-16秒または10-160秒(10秒単位)※オープンコレクタ出力:1系統
■ワンチップマイコンを使用した16点LEDの電子ルーレットキットです。「通常のルーレット」「遅延停止のルーレット」「ロシアンルーレット」の3モードで遊べます。
■任意に指定したアウトゾーンに止まると電極スイッチ間に高圧が発生し電流が流れます。回転速度を可変したり、アウトゾーンを任意に増やして難易度を上げて楽しめます。
■LED点灯信号用の引出し端子があるので、リレー・トランジスタアレイ等のドライバに接続することで電球など大きな光源を接続してイベント用の大きなルーレットも製作可能です。(要拡張パーツ)
■また、「タイマー基板(TM-5553)」の機能もあわせ持ち、ゲーム機として使用しない時は外部にリレー(別売)などを接続することで制御機器としても使用可能です。
■製品仕様
電源電圧:DC4.5～12V(DCジャック:センター+ 内径φ2.1mm)
動作時電流:5～17mA
LED点数:16灯(点灯信号の外部出力可)
回転速度:可変(ボリュームによる連続)、約0.3～1.3秒/回転
ルーレットモード:3種
・通常ルーレット:スイッチを押して即停止
・遅延停止ルーレット:スイッチを押してもしばらく停止しないモード
・ロシアンルーレット:ランダムな箇所の1箇所のみアウト設定されるモード
電撃出力:1系統(高電圧出力 約60～90V)
※出力電圧の強さはボリュームで調整可能
出力:
・外部点灯信号出力:16系統[CN6,7,8,9]
・セーフトリガ出力[CN2-2]
・アウトトリガ出力 [CN2-1]
・ルーレット回転音同期トリガ出力[CN2-3]
基板間接続ケーブル長:約30cm
基板サイズ:
・メイン基板:79.8(W)×97.8(D)×28(H)mm
・サブ基板:47.5(W)×64.8(D)×24(H)mm
タイマーモード:
スタートスイッチONで出力信号を出し、ジャンパー指定した時間経過後出力OFFします。
時間設定は1-16秒または10-160秒(10秒単位)※オープンコレクタ出力:1系統
