画像クリックで拡大します
ワンダーキット(共立プロダクツ) INV-400C

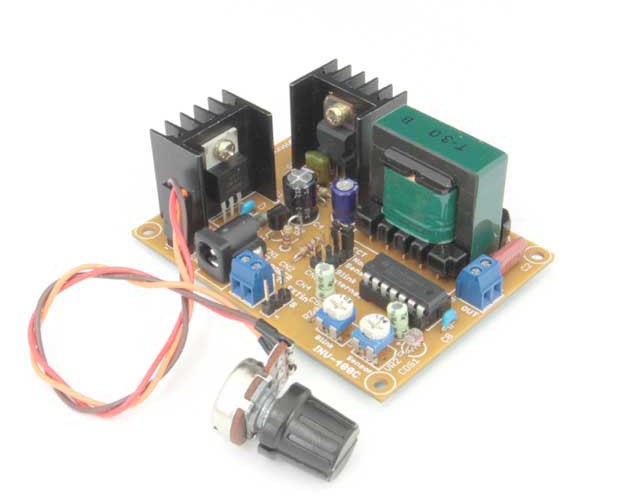

ELインバータ400C【基板完成品】
□調光OK! 発光EL面積最大400 c㎡
EL板発光用のインバータ(高電圧発生)基板です。
付属ボリウムにより、出力電圧を調整できるので、大小様々なEL板に対応でき、好みの明るさに調光することもできます。
光センサー(Cds)により暗くなったら自動点灯、明るくなったら自動消灯させることも可能です。(点灯する明るさは任意に調整可能です)自動ON/OFFの常夜灯などにご使用いただけます。
また、自動で点滅するモードも備えており、約0.2～3秒の間で点滅周期を変えることが可能です。
■製品仕様
電源電圧: DC12V
動作電流: 最大120mA
待機電流: 約20mA
※EL消灯時
発光面積:70～400 c㎡
【インバータ出力】
周波数: 約400～900Hz
※負荷により変化
電圧(rms): 約AC30～150V
※負荷により変化、ボリウムにて可変。
動作モード切替:4種
通常モード
センサーモード(Cds):光センサーにより周辺照度を計測し暗くなると自動で点灯します。
(点灯する明るさの調整可能)
点滅モード:点灯/消灯を自動で繰り返します。点滅周期の調整可能(約0.2秒～3秒)
※ON/OFF時間は同じ
外部入力モード:外部機器より電圧を入力(TTLレベル)する事で点灯/消灯させる事ができます。
基板サイズ: W79.4×D60.3×H33 mm
※Hはハンダ部も含んだ値です。
EL板発光用のインバータ(高電圧発生)基板です。
付属ボリウムにより、出力電圧を調整できるので、大小様々なEL板に対応でき、好みの明るさに調光することもできます。
光センサー(Cds)により暗くなったら自動点灯、明るくなったら自動消灯させることも可能です。(点灯する明るさは任意に調整可能です)自動ON/OFFの常夜灯などにご使用いただけます。
また、自動で点滅するモードも備えており、約0.2～3秒の間で点滅周期を変えることが可能です。
■製品仕様
電源電圧: DC12V
動作電流: 最大120mA
待機電流: 約20mA
※EL消灯時
発光面積:70～400 c㎡
【インバータ出力】
周波数: 約400～900Hz
※負荷により変化
電圧(rms): 約AC30～150V
※負荷により変化、ボリウムにて可変。
動作モード切替:4種
通常モード
センサーモード(Cds):光センサーにより周辺照度を計測し暗くなると自動で点灯します。
(点灯する明るさの調整可能)
点滅モード:点灯/消灯を自動で繰り返します。点滅周期の調整可能(約0.2秒～3秒)
※ON/OFF時間は同じ
外部入力モード:外部機器より電圧を入力(TTLレベル)する事で点灯/消灯させる事ができます。
基板サイズ: W79.4×D60.3×H33 mm
※Hはハンダ部も含んだ値です。
