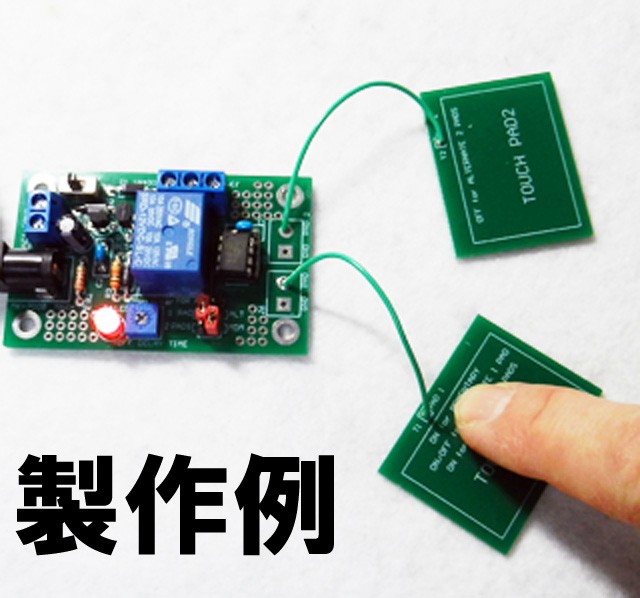

プッシュ/トグル動作可能。水位センサーにもなるリレー付き多機能タッチセンサーキット
このマイコンキットドットコムのMK-300B プッシュ/トグル動作可能。水位センサーにもなるリレー付き多機能タッチセンサーキットは 静電容量の変化を検出することでスイッチを押したことを認識するタッチセンサーキットです。
現在、多くの装置のスイッチとして、抵抗値検出方式や静電容量検出方式などさまざまな形式のタッチスイッチが使用されています。このMK-300Bタッチセンサーキットではマイクロチップ社のマイコンICに内蔵された静電容量の変化を検出することでタッチパッドの状態を検出する「キャパシティブセンシングモジュール(CPS)」を使用し、タッチセパッドを押しボタンスイッチ(モーメンタリー動作)、またはトグルスイッチ(オルタネート動作)として利用できるようにしたキットです。
押しボタンスイッチ(モーメンタリー動作)として使用する場合はタッチパッド1を使用し、トグルスイッチ(オルタネート動作)として使用する場合はタッチパッド1だけを使用する(パッド1個使用モード)かタッチパッド1と2の2個を使用する(パッド2個使用モード)を選択して利用します。
大型のリレーを搭載しているので、リレー出力にAC100Vの照明やアラーム、装置などを取り付けると、タッチしてオン、再度タッチしてオフ、またはタッチしてオン、10秒後に自動オフというタッチスイッチが簡単に実現できます。

注:製造ロットにより、使用されている部品は異なる場合があります。
秋葉原本店取扱フロア:3階

在庫拠点
秋葉原
【数量1個〜】単価 ¥1300 購入数:
管理コード:EEHD-4N86
