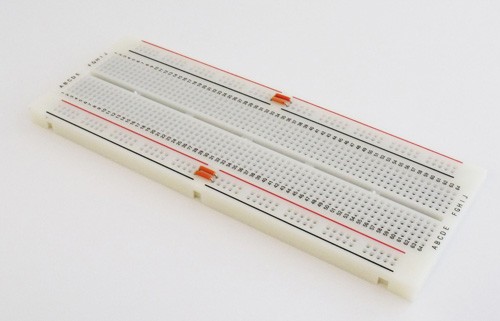

サンハヤト SRH-21CE
ブレッドボードエコノミーパック
部品やリード線を差すだけで回路が組み立てられる
□IC・抵抗・コンデンサ・ジャンプワイヤなどの部品を差し込むだけで試作回路が組立られ、ハンダ付が不要なので部品を痛めることがありません。
□抜き差しが簡単で、部品の追加・回路変更も自由自在にできます。
□部品エリア&電源ライン×2のエコノミーパックです。
□裏面を透明シールで絶縁保護し、端子の接続が確認しやすくなっています。
用途
□試作回路の回路チェック・動作確認に
□アナログ回路の抵抗等の定数決定に
仕様
使用可能線径
AWG#22～#30(0.3φ～0.8φ)
絶縁抵抗
1,000MΩ以上(DC500V/1min)
抵抗値:10mΩ
電流容量:MAX3A
静電容量:15PF以下(1MHz)
端子部材質:銀ニッケル合金
MODEL No.
外形寸法(mm)ポイント数
SRH-21CE
W173×D65×H9
840(電源ライン=100×2本、部品エリア=640)
※列間隔の狭いコネクター等はICB-032をご使用頂ければ搭載することができます。
□IC・抵抗・コンデンサ・ジャンプワイヤなどの部品を差し込むだけで試作回路が組立られ、ハンダ付が不要なので部品を痛めることがありません。
□抜き差しが簡単で、部品の追加・回路変更も自由自在にできます。
□部品エリア&電源ライン×2のエコノミーパックです。
□裏面を透明シールで絶縁保護し、端子の接続が確認しやすくなっています。
用途
□試作回路の回路チェック・動作確認に
□アナログ回路の抵抗等の定数決定に
仕様
使用可能線径
AWG#22～#30(0.3φ～0.8φ)
絶縁抵抗
1,000MΩ以上(DC500V/1min)
抵抗値:10mΩ
電流容量:MAX3A
静電容量:15PF以下(1MHz)
端子部材質:銀ニッケル合金
MODEL No.
外形寸法(mm)ポイント数
SRH-21CE
W173×D65×H9
840(電源ライン=100×2本、部品エリア=640)
※列間隔の狭いコネクター等はICB-032をご使用頂ければ搭載することができます。
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
◎税抜定価1410円の品在庫拠点
秋葉原
大阪
