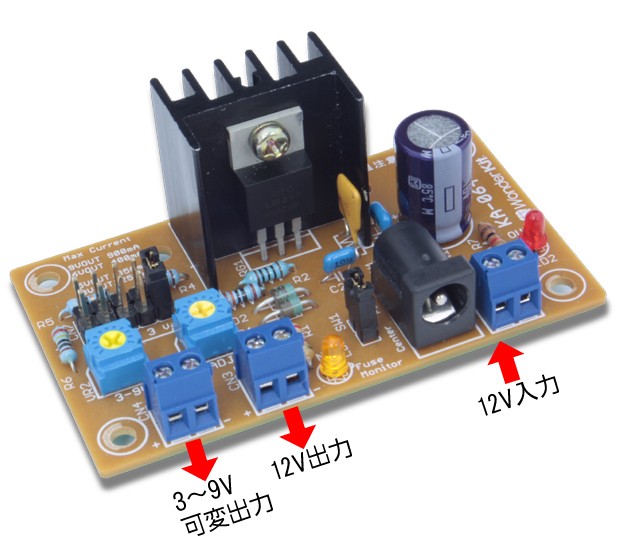

ワンダーキット(共立プロダクツ) KA-064
三端子可変電源キット
可変式レギュレータを使用した電源基板です。
電圧を3V～9Vの範囲で自由に可変できるので、各種実験、電池代わりの電源などにご使用いただけます。
【電池代わりの電源にする場合】
電圧選択ピンの選択だけで、電池仕様の3V,6V,9Vを簡単に出力する事ができます。
【12Vと(3Vor5Vor6Vor9V)など2系統の電源が必要な場合】
入力のスルー(通過)端子が有りますので電源に使用している12Vも出力としてご使用いただけます。
可変式レギュレータを通過した出力と合わせて2系統の出力を同時に使用する事ができますので、異なる電源電圧が2種必要な基板を使用する場合でも複数の電源を必要としません。
【保護回路素子】
過電流保護として、ポリスイッチ(自己復帰型ヒューズ)が入っています。出力の短絡、過電流状態の継続などがあった場合は出力回路を遮断する様になっています。また、ポリスイッチが働いて出力回路が遮断されている時は、LED(黄色)が点灯するので動作状態が一目で確認できます。
電源電圧:標準 DC12V
※DCジャック φ2.1 センタープラス
※2P ねじ止め端子
動作時電流:最大 900mA
※負荷によって変化します。
※出力電圧によって変化します。
出力:2系統
CN3[PASS OUT]
・スルー(通過)出力 12V(電源電圧)
CN4[OUT]
・可変出力:3.0～9.0V (CN7で選択、VR2で調整)
・固定出力:3V or 5V or 6V or 9V から選択可(CN7で選択)
【最大電流値】
3V[250mA],5V[350mA],6V[400mA],9V[900mA]
※使用環境温度25℃の時
※電圧の微調整はVR1[ADJ]で可
保護回路:ポリスイッチ ※過電流保護、自己復帰型ヒューズ使用
基板寸法:W69.8×D40.6×H29 mm (Hはハンダ部も含む)
電圧を3V～9Vの範囲で自由に可変できるので、各種実験、電池代わりの電源などにご使用いただけます。
【電池代わりの電源にする場合】
電圧選択ピンの選択だけで、電池仕様の3V,6V,9Vを簡単に出力する事ができます。
【12Vと(3Vor5Vor6Vor9V)など2系統の電源が必要な場合】
入力のスルー(通過)端子が有りますので電源に使用している12Vも出力としてご使用いただけます。
可変式レギュレータを通過した出力と合わせて2系統の出力を同時に使用する事ができますので、異なる電源電圧が2種必要な基板を使用する場合でも複数の電源を必要としません。
【保護回路素子】
過電流保護として、ポリスイッチ(自己復帰型ヒューズ)が入っています。出力の短絡、過電流状態の継続などがあった場合は出力回路を遮断する様になっています。また、ポリスイッチが働いて出力回路が遮断されている時は、LED(黄色)が点灯するので動作状態が一目で確認できます。
電源電圧:標準 DC12V
※DCジャック φ2.1 センタープラス
※2P ねじ止め端子
動作時電流:最大 900mA
※負荷によって変化します。
※出力電圧によって変化します。
出力:2系統
CN3[PASS OUT]
・スルー(通過)出力 12V(電源電圧)
CN4[OUT]
・可変出力:3.0～9.0V (CN7で選択、VR2で調整)
・固定出力:3V or 5V or 6V or 9V から選択可(CN7で選択)
【最大電流値】
3V[250mA],5V[350mA],6V[400mA],9V[900mA]
※使用環境温度25℃の時
※電圧の微調整はVR1[ADJ]で可
保護回路:ポリスイッチ ※過電流保護、自己復帰型ヒューズ使用
基板寸法:W69.8×D40.6×H29 mm (Hはハンダ部も含む)
