サンハヤト SR-250
【取寄せ品】QPスクリーン印刷セット【在庫限り】
RoHS非対応です。
簡単な工程でスクリーン印刷ができる、QPスクリーンやQPフレームなどをセットにした商品です。
スクリーンの版は紫外線露光機で感光させることで作成できます。
スクリーンのメッシュは#225で、フレームは丈夫なアルミ製ですので、基板の試作・小規模量産向けの使用に最適です。

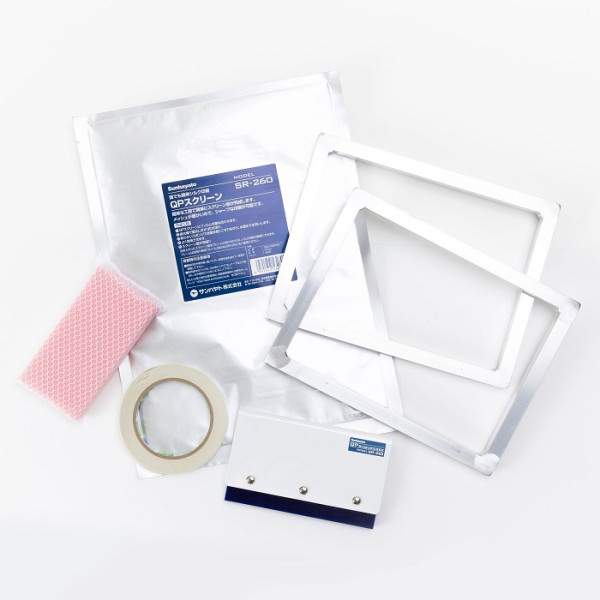

【セット内容】
QPフレーム:SR-252×2
QPスキージ:SR-253×1
QPスクリーン:SR-260(5枚入)×1
両面テープ20m巻×1
スポンジ×1
◎ SR-250を用いたスクリーン印刷の工程 ◎
工程1.【スクリーンの作成】
予め用意したフィルムをQPスクリーンに重ね、クランプで固定します。
紫外線露光機で露光します。(露光時間は30秒前後)
水道水を静かに流しながら水洗い現像します。(1分〜2分程度で完了です)
よく乾燥させます。
工程2. 【フレームへの取り付け】
QPフレームの4辺に両面テープを貼ります。
工程1で作成したスクリーンを貼り付けます。
工程3. (※ 印刷機SR-251を使用する場合)
SR-251のフレームホルダにスクリーンを貼ったフレームを取り付けます。
工程4. 【印刷】
スクリーン上にインクを出します。
QPスキージでスキージングします。
以上で完成です。
簡単な工程でスクリーン印刷ができる、QPスクリーンやQPフレームなどをセットにした商品です。
スクリーンの版は紫外線露光機で感光させることで作成できます。
スクリーンのメッシュは#225で、フレームは丈夫なアルミ製ですので、基板の試作・小規模量産向けの使用に最適です。
【セット内容】
QPフレーム:SR-252×2
QPスキージ:SR-253×1
QPスクリーン:SR-260(5枚入)×1
両面テープ20m巻×1
スポンジ×1
◎ SR-250を用いたスクリーン印刷の工程 ◎
工程1.【スクリーンの作成】
予め用意したフィルムをQPスクリーンに重ね、クランプで固定します。
紫外線露光機で露光します。(露光時間は30秒前後)
水道水を静かに流しながら水洗い現像します。(1分〜2分程度で完了です)
よく乾燥させます。
工程2. 【フレームへの取り付け】
QPフレームの4辺に両面テープを貼ります。
工程1で作成したスクリーンを貼り付けます。
工程3. (※ 印刷機SR-251を使用する場合)
SR-251のフレームホルダにスクリーンを貼ったフレームを取り付けます。
工程4. 【印刷】
スクリーン上にインクを出します。
QPスキージでスキージングします。
以上で完成です。
※詳しい仕様につきましてはメーカーサイトをご確認下さい。
こちらの商品は取寄せ品につき店頭在庫はございません。
納期がかかる場合がございます。
※メーカー在庫限り品です。販売終了後の代替品や後継品はございません。
【取寄品 納期4〜6営業日】こちらの商品は取寄せ品につき店頭在庫はございません。
納期がかかる場合がございます。
※メーカー在庫限り品です。販売終了後の代替品や後継品はございません。
※取寄品は通常代引不可ですがこの商品は代引可能（限度額あり）
