サンハヤト CT-VAL3X10
【取寄せ品】ハンダ付け検定練習基板 (10枚入り)
RoHS対応
中央職業能力開発協会が実施している技能検定試験「3級 電子機器組立て(電子器機組立て作業)」実施試験の練習ができる基板(MODEL:CT-VAL3)の10枚セットです。
検定で使用される基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60～90分)
各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
角形チップ部品の取付用にX-Y方向を表記しています。
ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
表面処理のフラックスが不要な場合は、ご使用の前にフラックスクリーナーなどで拭き取ってください。

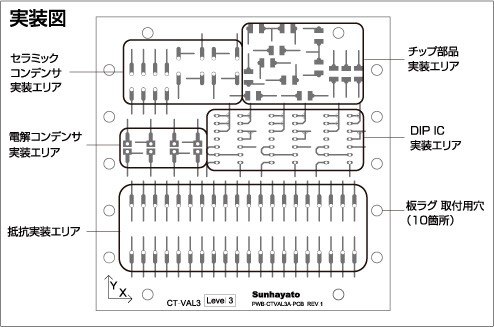

■ 対応商品 (下記部品のハンダ付けが可能です)
抵抗(15.24mmピッチ)×20
IC(DIP14ピン)×3
0電解コンデンサ(2.54mmピッチ)×4
セラミックコンデンサ(5.08mmピッチ)×8
角形チップ抵抗(3225サイズ)×13
ラグ端子(3.2Φmm)×10個
※ 部品は付属していませんので別途ご用意ください
主な仕様寸法 95×95mm
材質・板厚 紙フェノール 1.6t
仕上処理 フラックス仕上げ
穴径 基板固定穴 4個 (φ3.2mm)、板ラグ取り付け用穴 10箇所(φ3.2mm)
中央職業能力開発協会が実施している技能検定試験「3級 電子機器組立て(電子器機組立て作業)」実施試験の練習ができる基板(MODEL:CT-VAL3)の10枚セットです。
検定で使用される基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60～90分)
各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
角形チップ部品の取付用にX-Y方向を表記しています。
ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
表面処理のフラックスが不要な場合は、ご使用の前にフラックスクリーナーなどで拭き取ってください。
■ 対応商品 (下記部品のハンダ付けが可能です)
抵抗(15.24mmピッチ)×20
IC(DIP14ピン)×3
0電解コンデンサ(2.54mmピッチ)×4
セラミックコンデンサ(5.08mmピッチ)×8
角形チップ抵抗(3225サイズ)×13
ラグ端子(3.2Φmm)×10個
※ 部品は付属していませんので別途ご用意ください
主な仕様寸法 95×95mm
材質・板厚 紙フェノール 1.6t
仕上処理 フラックス仕上げ
穴径 基板固定穴 4個 (φ3.2mm)、板ラグ取り付け用穴 10箇所(φ3.2mm)
※詳しい仕様につきましてはメーカーサイトをご確認下さい。
こちらの商品は取寄せ品につき店頭在庫はございません。
納期がかかる場合がございます。
※部品は付属していませんので別途ご用意ください
【取寄品 納期1〜3営業日】こちらの商品は取寄せ品につき店頭在庫はございません。
納期がかかる場合がございます。
※部品は付属していませんので別途ご用意ください
