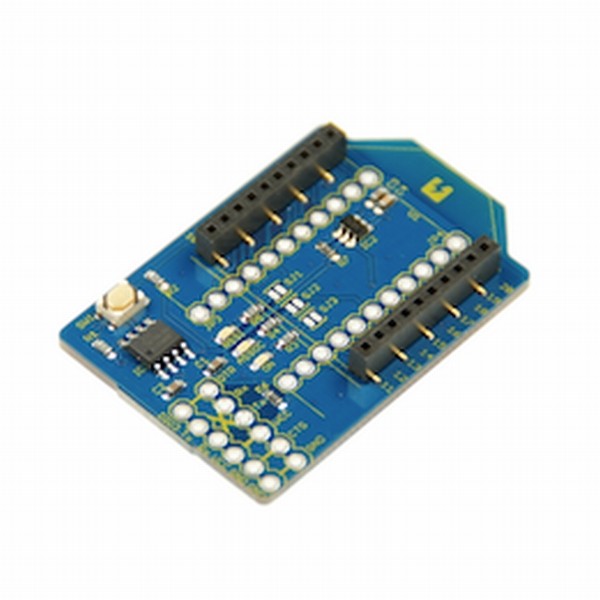

XBee 5Vインターフェースアダプタ
XBee無線モジュールを5V電源のマイコンに接続するアダプタモジュールです。設定などに便利なリセットスイッチを搭載。

XBee無線モジュールはいろいろな種類が販売されていますが、いずれも電源電圧は3.3Vです。5V電源で動作しているマイコンに接続するのはちょっとめんどくさいです。レベルコンバータを使ったり、抵抗を入れたり。そもそも3.3V電源を用意するのも面倒です。こんなめんどうを一手に引き受けてくれる、XBeeモジュールです。2mmピッチのソケットを搭載しているので、XBee無線モジュールをそのまま挿し込むことができます。

●特徴
・電源入力5V:基板上でXBee用に3.3Vをレギュレータで作っています。
・5Vレベルの入力(RX)を3.3Vに変換してXBeeのDINに繋いでいます。
・XBeeのDOUTの3.3V出力を5Vレベルに変換して出力します。(TX)
・基板端の引き出しで色々な使い方が出来るようにしています。
※DTR,CTSのレベル変換はしていません。
【数量1個~】 単価 ¥865 購入数:
管理コード:EEHD-0SS7
