マイコンキットドットコム MK-405
すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品

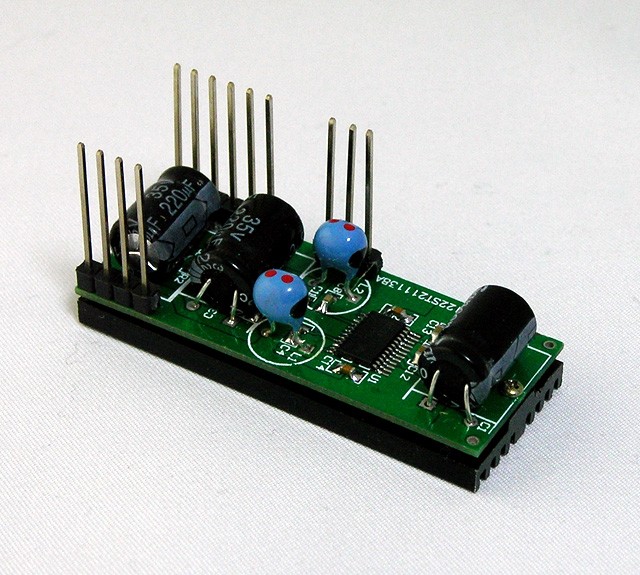

このマイコンキットドットコムのMK-405 すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品は、テキサスインスツルメント(TI)社のTPA3123D2を使用した小型のD級オーディオアンプボード完成品です。
特長:
- きわめて小型で発熱も少ない
- D級アンプIC「TPA3123D2」使用
- 250kHzサンプリング
- 小型ヒートシンク付き
- 電源表示用LED搭載
- 最大25W(電圧に依存)でステレオ出力
- 2Ω、4Ω、8Ω負荷に対応
- 出力ショート、過負荷、高熱に対する保護回路内蔵
- 基板サイズ:約51mm×20mm - Tenda Electronics社製
特長:
- きわめて小型で発熱も少ない
- D級アンプIC「TPA3123D2」使用
- 250kHzサンプリング
- 小型ヒートシンク付き
- 電源表示用LED搭載
- 最大25W(電圧に依存)でステレオ出力
- 2Ω、4Ω、8Ω負荷に対応
- 出力ショート、過負荷、高熱に対する保護回路内蔵
- 基板サイズ:約51mm×20mm - Tenda Electronics社製
注意:完成品ですが、入出力端子、電源端子はハンダ付けが必要です。
注意:コイル、電解コンデンサーの形状は製品写真とは異なる場合があります。
注意:電源オン時などにPOP音が発生します。
お詫び:製品に添付されているマニュアルの入出力端子番号が誤っている場合があります。正しくは29番ピンが左入力、31番ピンが右入力です。
注:製造ロットにより、使用されている部品は異なる場合があります。
秋葉原本店取扱フロア:3階注意:コイル、電解コンデンサーの形状は製品写真とは異なる場合があります。
注意:電源オン時などにPOP音が発生します。
お詫び:製品に添付されているマニュアルの入出力端子番号が誤っている場合があります。正しくは29番ピンが左入力、31番ピンが右入力です。
注:製造ロットにより、使用されている部品は異なる場合があります。
