SGK117
赤外線LED

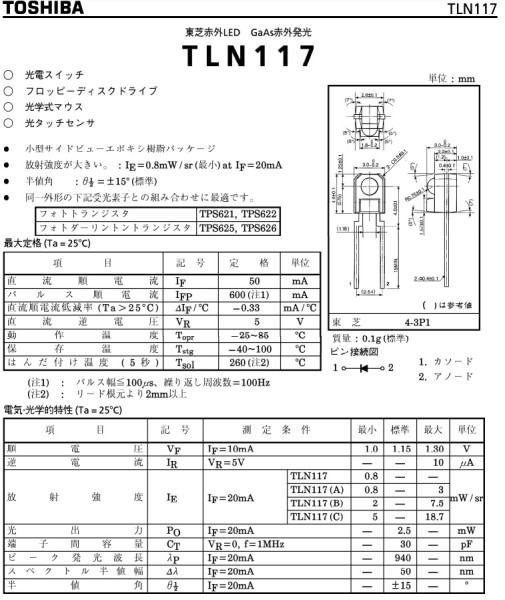

※東芝TLN117と同規格品ですが、詳細不明のため参考程度に留めてください。※
電気・光学的特性 (Ta = 25°C)
項 目 記号 測定条件 最小 標準 最大単位
順電圧 VF IF = 10mA 1.0 1.15 1.30 V
逆電流 IR VR = 5V ― ― 10 μA
TLN117 (F) 2 ― ―
放 射 強 度 IE IF = 20mA TLN117 (B,F) 2 ― 7.5
TLN117 (C,F) 5 ― 18.7
mW / sr
光出力 PO IF = 20mA ― 2.5 ― mW
端子間容量 CT VR = 0 , f = 1MHz ― 30 ― pF
ピーク発光波長 λP IF = 20mA ― 940 ― nm
スペクトル半値幅 Δλ IF = 20mA ― 50 ― nm
半値角 θ 2
1 IF = 20mA ― ±15 ― °
絶対最大定格 (Ta = 25°C)
項 目 記号 定格 単位
直流順電流 IF 50 mA
パルス順電流 IFP 600 (注1) mA
直流順電流低減率 (Ta＞25°C ) ΔIF / °C -0.33 mA / °C
直流逆電圧 VR 5 V
動作温度 Topr -25~85 °C
保存温度 Tstg -40~100 °C
はんだ付け温度 ( 5 s ) Tsol 260 (注2) °C
電気・光学的特性 (Ta = 25°C)
項 目 記号 測定条件 最小 標準 最大単位
順電圧 VF IF = 10mA 1.0 1.15 1.30 V
逆電流 IR VR = 5V ― ― 10 μA
TLN117 (F) 2 ― ―
放 射 強 度 IE IF = 20mA TLN117 (B,F) 2 ― 7.5
TLN117 (C,F) 5 ― 18.7
mW / sr
光出力 PO IF = 20mA ― 2.5 ― mW
端子間容量 CT VR = 0 , f = 1MHz ― 30 ― pF
ピーク発光波長 λP IF = 20mA ― 940 ― nm
スペクトル半値幅 Δλ IF = 20mA ― 50 ― nm
半値角 θ 2
1 IF = 20mA ― ±15 ― °
絶対最大定格 (Ta = 25°C)
項 目 記号 定格 単位
直流順電流 IF 50 mA
パルス順電流 IFP 600 (注1) mA
直流順電流低減率 (Ta＞25°C ) ΔIF / °C -0.33 mA / °C
直流逆電圧 VR 5 V
動作温度 Topr -25~85 °C
保存温度 Tstg -40~100 °C
はんだ付け温度 ( 5 s ) Tsol 260 (注2) °C
※弊社在庫なくなり次第終了です。
在庫限り秋葉原本店取扱フロア:3階
在庫拠点
秋葉原
| 【関連情報】 |
データシート |
管理コード：EEHD-04EL
