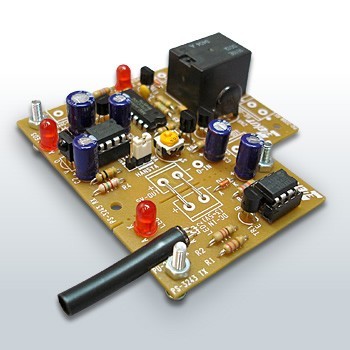

ELEKIT PS-3242
リレー付き通過・反射センサー 目に見えない光のバリヤー【赤外線センサー】
□本機は、赤外線を使用した「通過・反射センサー」です。
発光部から発射された赤外線を受光部がキャッチすることでリレーをON・OFFし、外部機器をコントロールすることができるキットです。発光部と受光部を向かい合わせて使う「通過センサー」と、発光部と受光部を連結させて使う「反射センサー」の2通りの使い方ができます。
漠然とした範囲での人の動きを検出する人体感知センサ(PS-3241など)とは異なり、「設定したラインを超えると検出する」といった用途に最適です。また、リレーがONになる時間は、タイマーにより約1秒
~2分(タイマー中に再度センサーが反応すると、タイマーが延長される更新型タイマー)なので、静止している人(モノ)を検出する用途にもピッタリです。

■製品仕様
・電源電圧/DC9~13V(安定化不要)
・消費電流/通過センサー時 発光側:約3.2mA、受光側:リレーOFF時:約9.5mA、リレーON時:約40mA
反射センサー時 リレーOFF時:約8.6mA、リレーON時:約50mA
・到達距離/通過センサー時:最大約8m、反射センサー時:最大約0.7m
※無外光時(蛍光灯や太陽光の下では、距離は短くなります)
・タイマー時間/約1秒~約2分(更新型)
・基板サイズ/発光側24×52.5mm、受光側51.5×70mm、
連結状態最大76.5×70mm
※各基板の電源電圧が下記の状態での測定値
・通過センサー時の値:発光側DC5V 受光側DC12V
・反射センサー時の値:受光側にDC12Vを給電し、発光側基板は受光基板の+5V-OUTから給電
オープンコレクタ出力付き
サージアブソーバ付き

秋葉原本店取扱フロア:3階

在庫拠点
秋葉原
【数量1個〜】単価 ¥3080 購入数:
