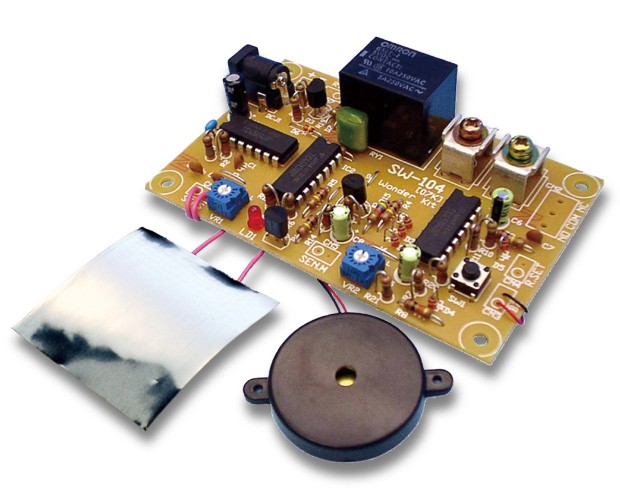

ワンダーキット(共立プロダクツ) SW-104
タッチセンサー2キット
□静電容量変化検出型のタッチセンサー
センサーの金属板に手、指などの人体の一部を触れる事によって生じる微少な静電容量変化を検出してリレーを動作させます。センサー感度は調整可能で、リレーの動作モードも4種から選択することができます。
ブザー付きなので、センサーの検出を音で知ることも可能です。
■製品仕様
電源電圧:DC5V (DC4.5～6V可)
動作電流:約80mA
待機電流:約0.5mA
リレー定格負荷:AC120V 5A(誘導負荷), 10A(抵抗負荷)
リレー接点構成:1c接点 ※端子台は[COM][NO]のみ
動作モード:4種(シンクロ、ホールド、サイクリック、タイマー)
タイマー時間:約1～14秒
基板サイズ:W88×D55×H22mm
【リレー動作モード】
連続=触れている間[ON」
保持=触れるとリセットするまで「ON」
サイクリック=触れる度に「ON」「OFF」が切り替わる。
リトリガタイマー=触れるとタイマー開始し、タイマー動作中に触れるとタイマー延長。
センサーの金属板に手、指などの人体の一部を触れる事によって生じる微少な静電容量変化を検出してリレーを動作させます。センサー感度は調整可能で、リレーの動作モードも4種から選択することができます。
ブザー付きなので、センサーの検出を音で知ることも可能です。
■製品仕様
電源電圧:DC5V (DC4.5～6V可)
動作電流:約80mA
待機電流:約0.5mA
リレー定格負荷:AC120V 5A(誘導負荷), 10A(抵抗負荷)
リレー接点構成:1c接点 ※端子台は[COM][NO]のみ
動作モード:4種(シンクロ、ホールド、サイクリック、タイマー)
タイマー時間:約1～14秒
基板サイズ:W88×D55×H22mm
【リレー動作モード】
連続=触れている間[ON」
保持=触れるとリセットするまで「ON」
サイクリック=触れる度に「ON」「OFF」が切り替わる。
リトリガタイマー=触れるとタイマー開始し、タイマー動作中に触れるとタイマー延長。
