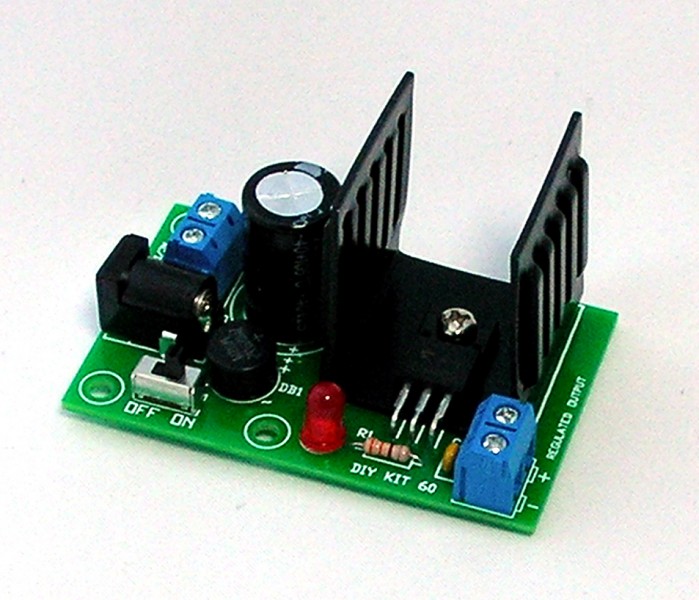

マイコンキットドットコム MK-501
ブリッジ整流回路付き汎用3端子レギュレータ定電圧電源回路キット(IC別)
このマイコンキットドットコムのMK-501 ブリッジ整流回路付き汎用3端子レギュレータ定電圧電源回路キットには、電源トランスと3端子レギュレータIC以外の必要な部品(スイッチ、コネクタ、ブリッジ整流素子、コンデンサー、ヒートシンクなど)すべてが入っています。TO-220型の78XXシリーズの3端子レギュレータが簡単にハンダ付けして固定できるキットです。3端子レギュレータをハンダ付けすれば、あとはACかDCを電源ソケットまたはターミナルブロックに接続するだけで完成です。販売されている標準的な3端子レギュレータ(7805、7806、7808、7809、7812、7815、7818、7820、7824など)を使用して、アプリケーションに必要な電圧を出力する定電圧電源が簡単に作れます。
注:これは便利!元になる電源としては、24Vや12VのACアダプタも使用できるように一般的なDC電源ソケットが付いています。
注:対応DCプラグ:外形5.5mm 内径2.5mm センタープラス。
注:パネル取り付け用ボリュームのワッシャとナットが誤って袋詰めされている場合があります。このキットでは使用しませんので別の機会にお使いください。
注:製造ロットにより、使用されている部品は異なる場合があります。
秋葉原本店取扱フロア:3階注:対応DCプラグ:外形5.5mm 内径2.5mm センタープラス。
注:パネル取り付け用ボリュームのワッシャとナットが誤って袋詰めされている場合があります。このキットでは使用しませんので別の機会にお使いください。
注:製造ロットにより、使用されている部品は異なる場合があります。
